UML簡介

 統一建模語言 (Unified Modeling Language，UML) 是一種為面向對象系統的產品進行說明、可視化和編制文檔的一種標準語言，是非專利的第三代建模和規約語言。UML是面向對象設計的建模工具，獨立于任何具體程序設計語言。1

 UML 作為一種統一的軟件建模語言具有廣泛的建模能力。UML 是在消化、吸收、提煉至今存在的所有軟件建模語言的基礎上提出的，集百家之所長，它是軟件建模語言的集大成者。UML還突破了軟件的限制，廣泛吸收了其他領域的建模方法，并根據建模的一般原理，結合了軟件的特點，因此具有堅實的理論基礎和廣泛性。UML不僅可以用于軟件建模，還可以用于其他領域的建模工作。 1

 UML 立足于對事物的實體、性質、關系、結構、狀態和動態變化過程的全程描述和反映。UML可以從不同角度描述人們所觀察到的軟件視圖，也可以描述在不同開發階段中的軟件的形態。UML可以建立需求模型、邏輯模型、設計模型和實現模型等，但UML在建立領域模型方面存在不足，需要進行補充。 1

 作為一種建模語言，UML有嚴格的語法和語義規范。UML建立在元模型理論基礎上，包括 4 層元模型結構，分別是基元模型、元模型、模型和用戶對象。4 層結構層層抽象，下一層是上一層的實例。UML中的所有概念和要素均有嚴格的語義規范。 1

 UML 采用一組圖形符號來描述軟件模型，這些圖形符號具有簡單、直觀和規范的特點，開發人員學習和掌握起來比較簡單。所描述的軟件模型，可以直觀地理解和閱讀，由于具有規范性，所以能夠保證模型的準確、一致。 1

如何使用IDEA畫UML圖安裝PlantUML插件

 使用 IDEA 畫 UML 圖需要安裝 plantMUL 插件。PlantUML 是一個支持快速繪制的開源項目。其定義了一套完整的語言用于實現 UML 關系圖的描述，并基于強大的 Graphviz 圖形渲染庫進行 UML 圖的生成。繪制的 UML 圖還可以導出為圖片,以及通用的矢量 SVG 格式文件。

 為什么要使用 plantMUL 呢？因為 PlantUml 與開發語言,平臺無關,如果你愿意,只要能編輯文本,就可以開始編寫uml圖。而且 PlantUml 擁有十分廣泛的插件支持,包括:chrom插件 (PlantUml Viewer/UML Diagram Editor)、IDEA插件(PlantUML)、eclipse插件(PlantUML)、Sublime插件(sublime_diagram_plugin)等等。PlantUML甚至還有 在線編輯器，我們不用安裝任何插件即可在該網站畫 UML 圖。

 安裝步驟為：File -> Settings -> Plugins 搜索 PlantUML ，找到 PlantUML integration 并安裝。

安裝Graphviz

 IDEA 安裝 PlantUML 插件之后發現光有插件還不能渲染類圖,還需要 Graphviz 的支持。

Graphviz安裝和環境變量配置Graphviz安裝

 安裝包下載地址：https://graphviz.org/download/。下載完成之后雙擊安裝即可。安裝的過程中可以直接配置環境變量，如果忘記選可以手動配置一下。

環境變量配置

 打開電腦系統屬性選擇高級 -> 環境變量添加path變量，變量值為之前安裝路徑下的bin目錄。

 配置完成之后打開 cmd 輸入：dot -version，如果版本號打印成功，說明環境配置完成。

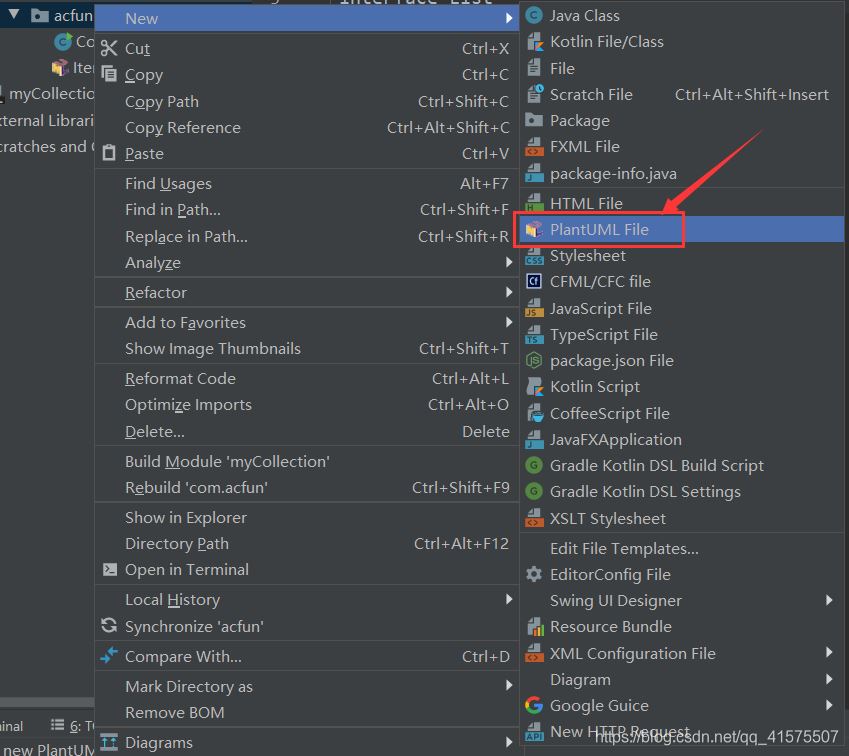

 成功之后重新啟動 IDEA 即可創建 PlantUML File 了。

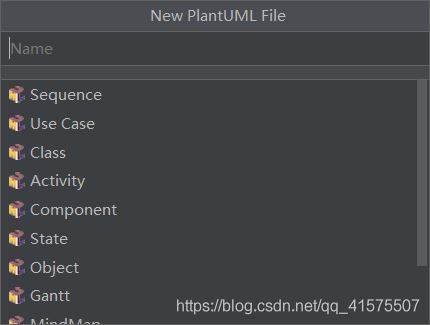

點擊之后可以發現可以創建很多 UML 圖，例如：時序圖、用例圖、類圖、活動圖、組件圖、狀態圖、對象圖。

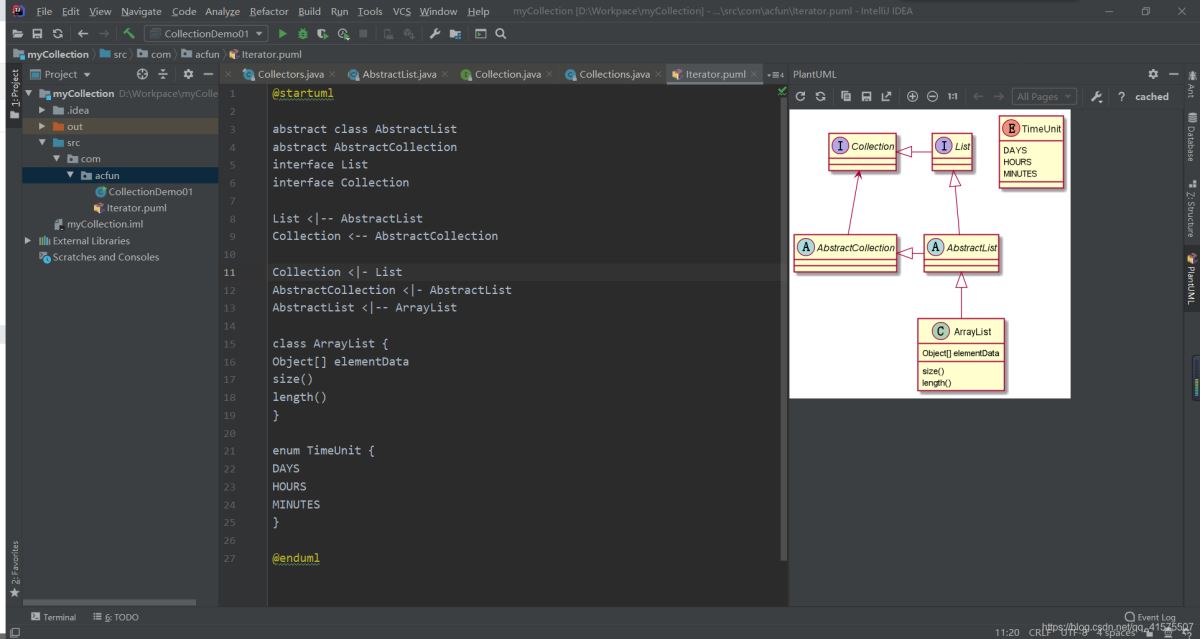

創建成功之后即可看到畫圖界面了。

類圖畫法

 與其所畫UML圖不如說是寫UML圖。因為我們是使用 統一建模語言 (Unified Modeling Language，UML) 來“畫”UML圖的。使用 PlantUML 畫圖的具體方式詳見 類圖的語法和功能。

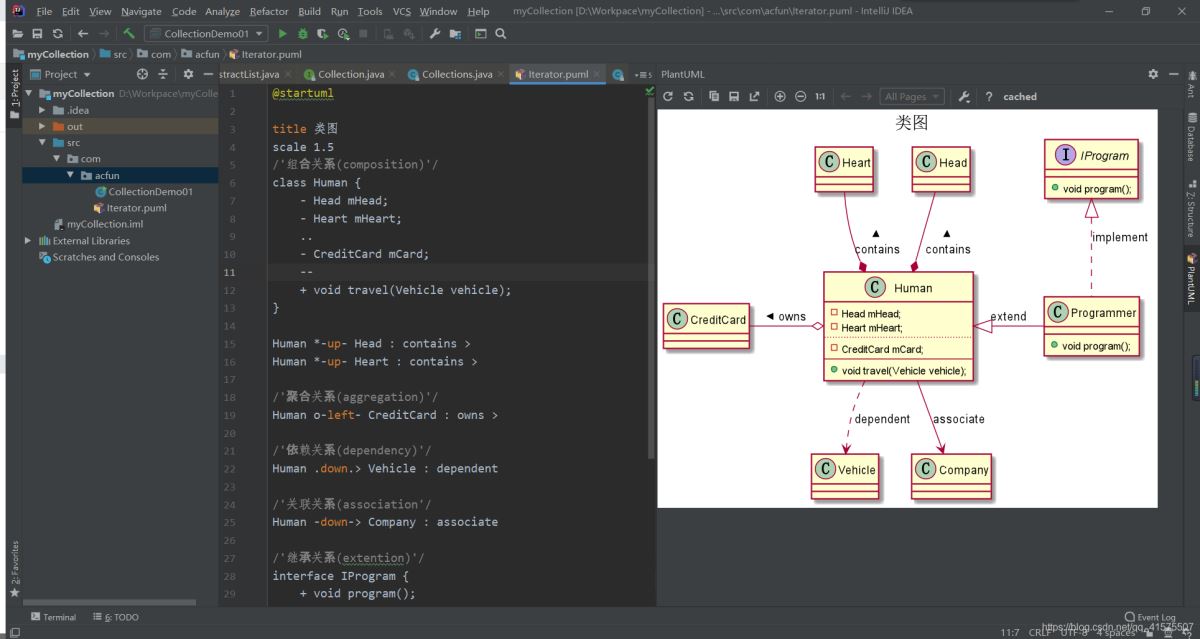

@startumltitle 類圖scale 1.5/’組合關系(composition)’/class Human { - Head mHead; - Heart mHeart; .. - CreditCard mCard; -- + void travel(Vehicle vehicle);}Human *-up- Head : contains >Human *-up- Heart : contains >/’聚合關系(aggregation)’/Human o-left- CreditCard : owns >/’依賴關系(dependency)’/Human .down.> Vehicle : dependent/’關聯關系(association’/Human -down-> Company : associate/’繼承關系(extention)’/interface IProgram { + void program();}class Programmer { + void program();}Programmer -left-|> Human : extendProgrammer .up.|> IProgram : implement@enduml

參考文獻：

錢雪忠，王月海主編；陳國俊，徐華， 錢瑛副主編．數據庫原理及應用：北京郵電大學出版社，2015.04：第209頁 ↩︎ ↩︎ ↩︎ ↩︎ ↩︎
