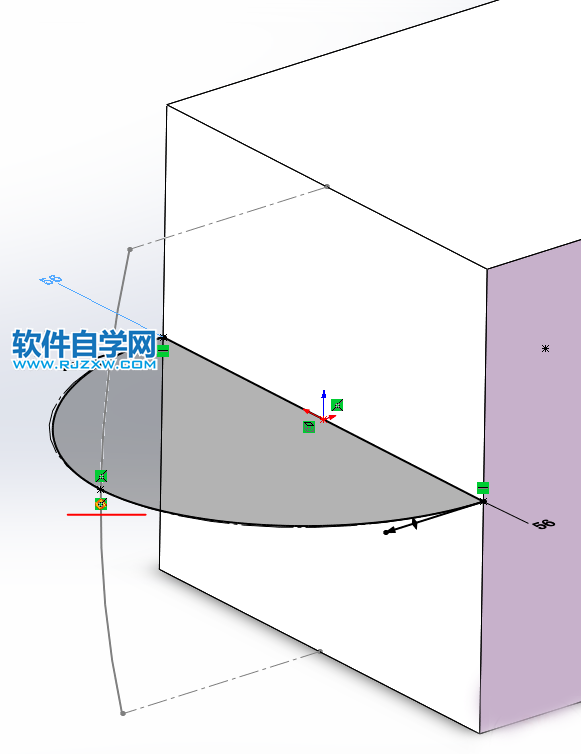

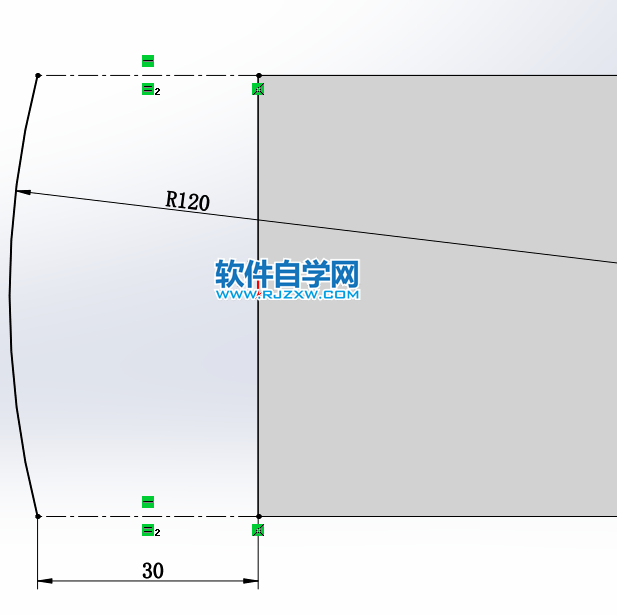

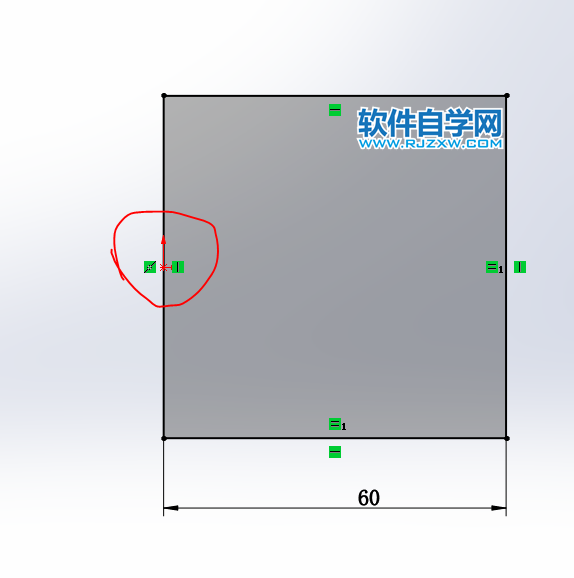

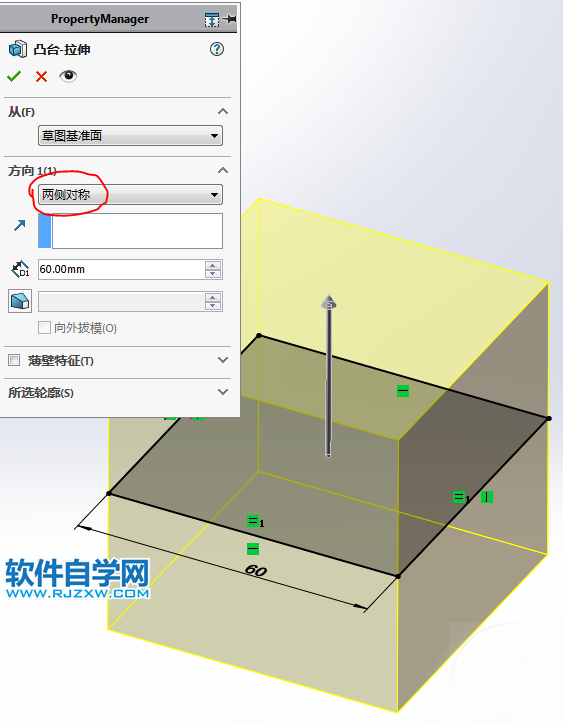

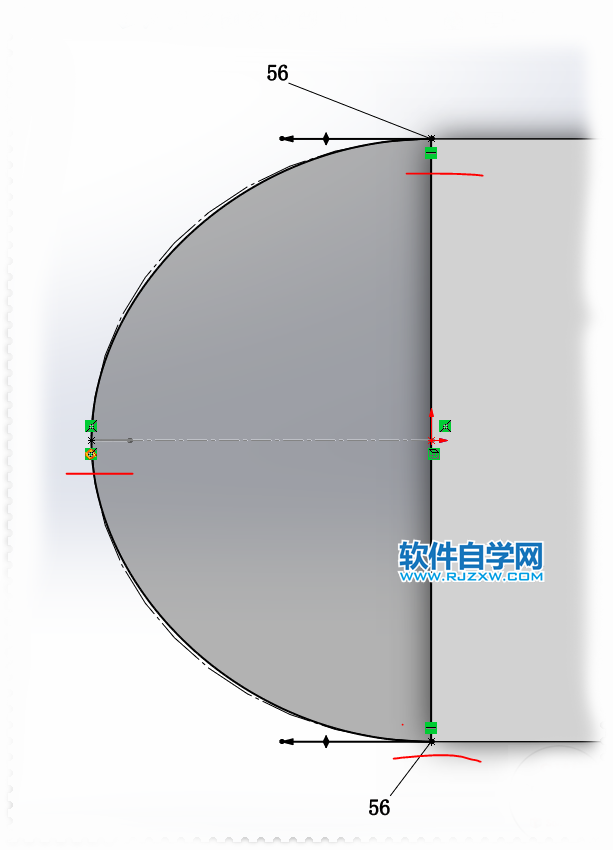

下面給大家介紹的是用SolidWorks的放樣和分割線及刪除面重畫管接頭，具體操作步驟如下： 1.在【上視基準面】畫矩形，添加中點、相等幾何關系。（前面三步和左右相同）2.【拉伸凸臺】?jī)蓚?cè)對稱：60 。3.在【前視基準面】畫圓弧。4.在【上視基準面】畫樣條曲線，添加水平、穿透幾何關系。（外側的構造線是昨天的橢圓）（因?yàn)閳D紙沒有給出圓弧的尺寸，56是自定義的）（SolidWorks樣條曲線【相切控標】的顯示與標注）5.中間的控點與曲線：穿透幾何關系。
