下面給大家介紹的是用SolidWorks畫一個夾子，用投影曲線來創(chuàng)建。具體操作步驟如下：

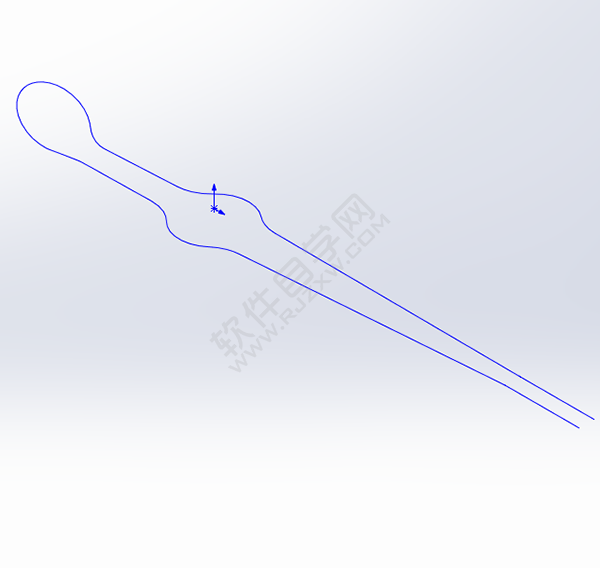

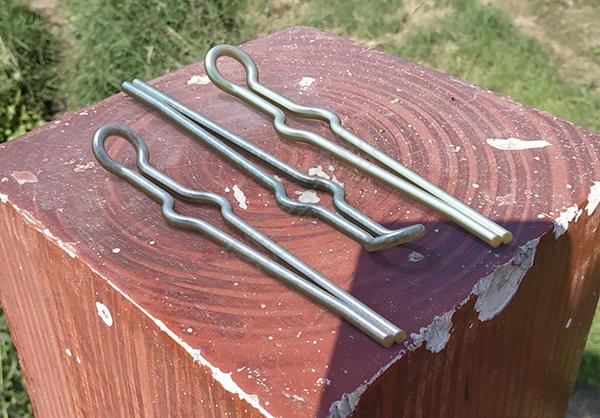

效果圖：

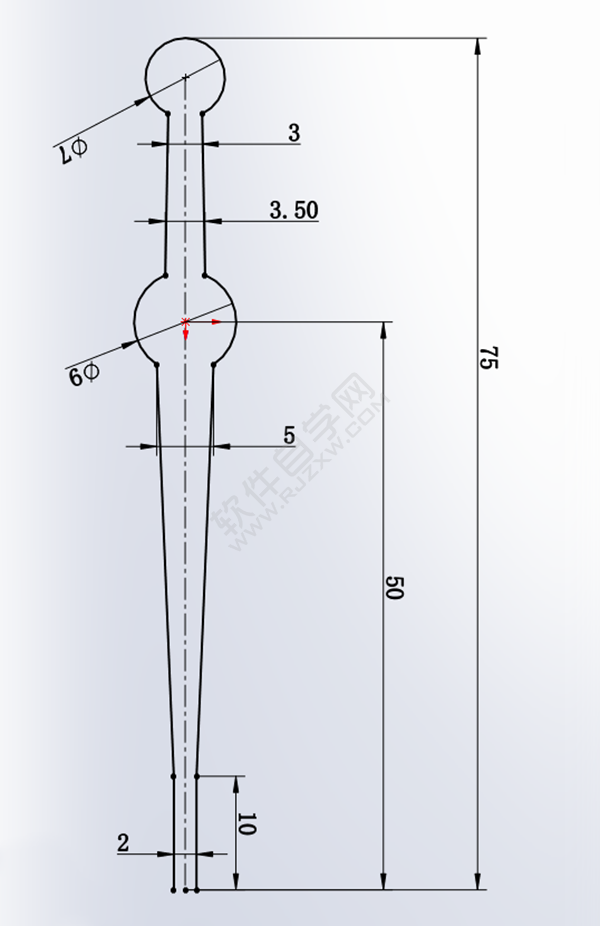

1.在【上視基準面】畫草圖如下，長度：10的直線是一段水平線。

2.鏡像直線，剪裁圓。

3.添加圓角，半徑：5 。（右側紅圈里也有兩個圓角）

4.注意這個圓弧（構造線）和中心線，中心線后面還要用到 。

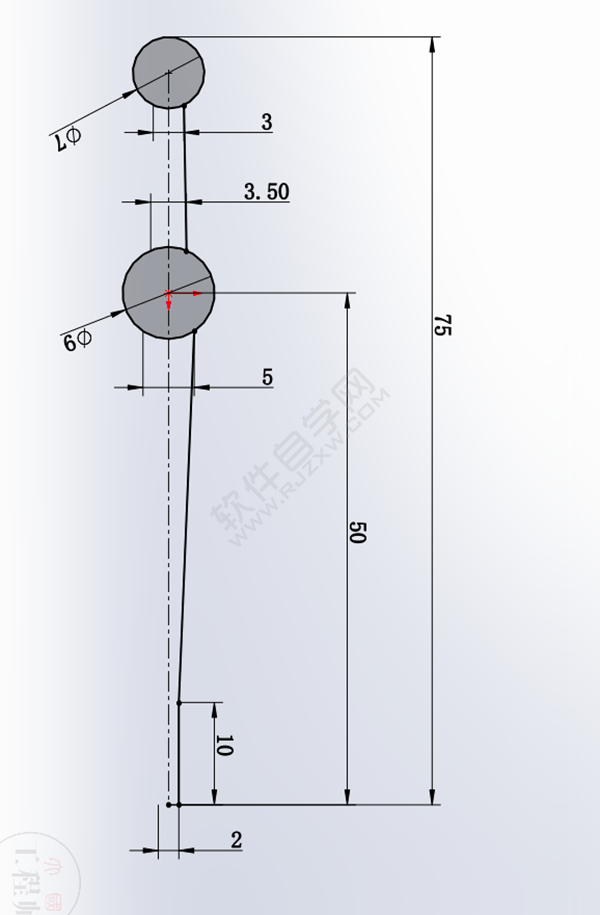

5.在【前視基準面】畫草圖 。（3.85是從動尺寸，不用標注）

6.畫兩根豎直中心線，端點 與 粉色圓弧、中心線穿透幾何關系 。

7.添加兩個圓角，半徑：5 。

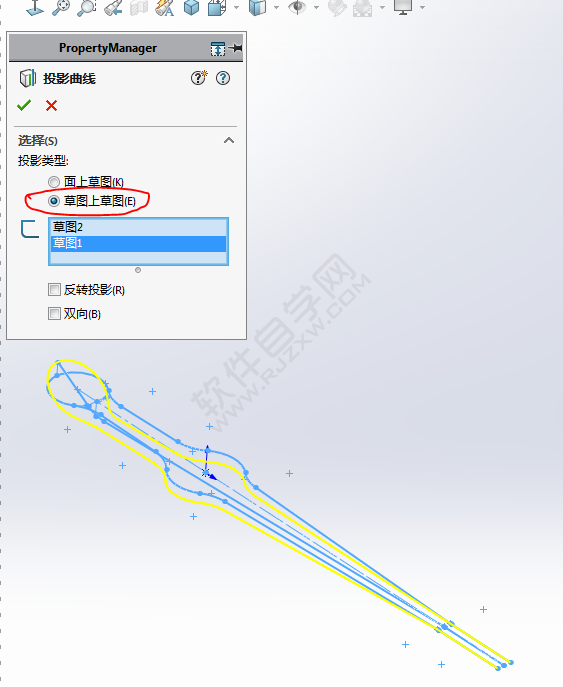

8.【投影曲線】草圖上草圖 。

9、這樣投影曲線就得到了。

10.【掃描】圓形輪廓，直徑：1.95 。

12.完成。
