下面給大家介紹的是solidworks繪制草圖繪制對稱圖的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

草圖練習題：

1、打開solidworks軟件，點擊新建圖標，在新建面板，點擊零件，點擊確定。

2、打開草圖--繪制草圖--點擊前視基準面。效果如下：

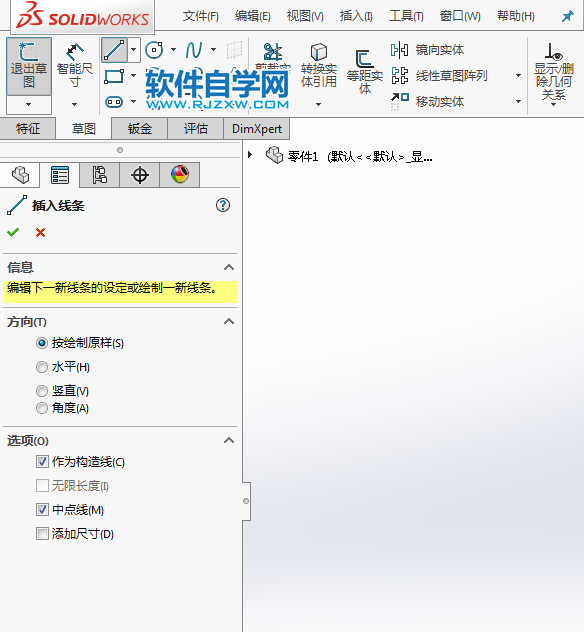

3、然后點擊直徑工具，設置作為構造線，點擊中心線。

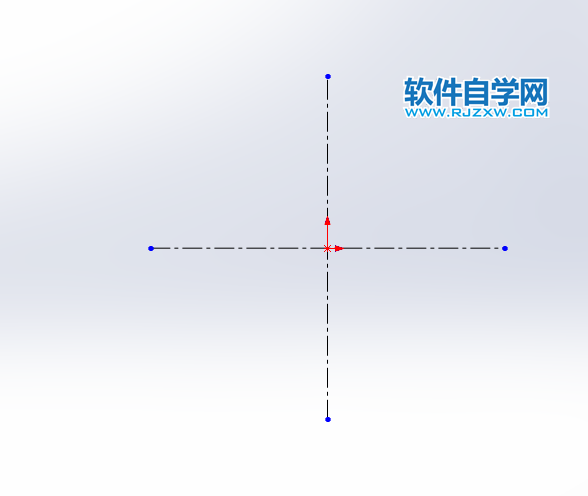

4、然后繪制二條中心線出來，效果如下：

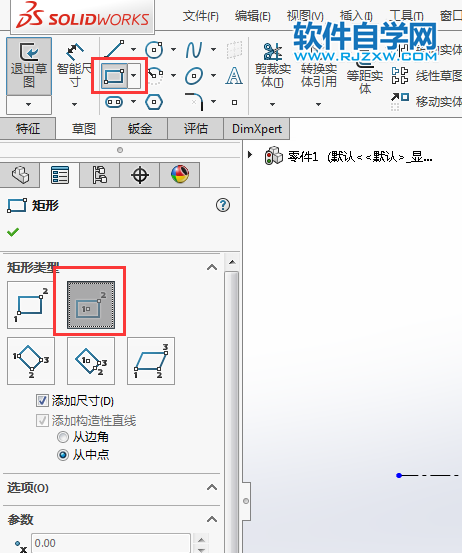

5、然后點擊矩形工具，選擇中心矩形模式，效果如下：

6、然后繪制三個矩形出來，并進行尺寸修改，效果如下：

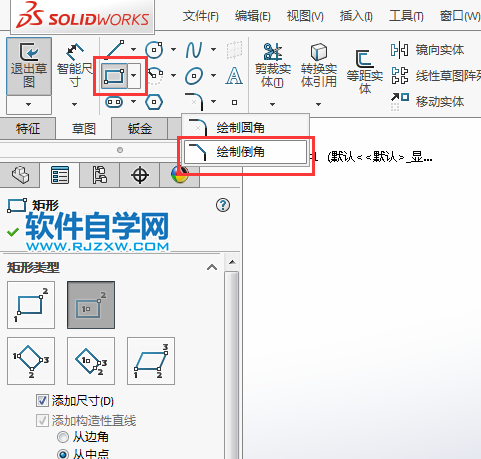

7、然后再使用繪制倒角處理，效果如下：

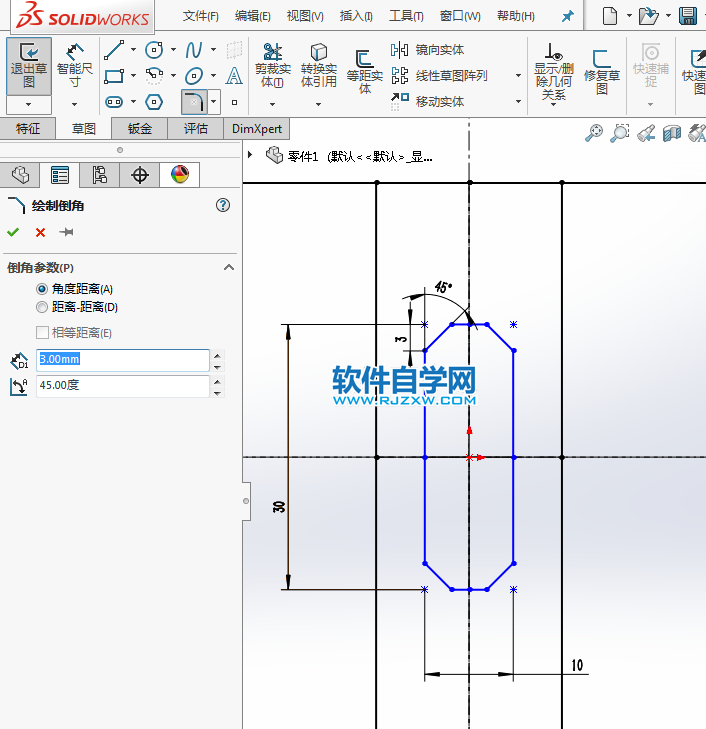

8、然后給里面的小矩形進行倒3x45度的效果出來。

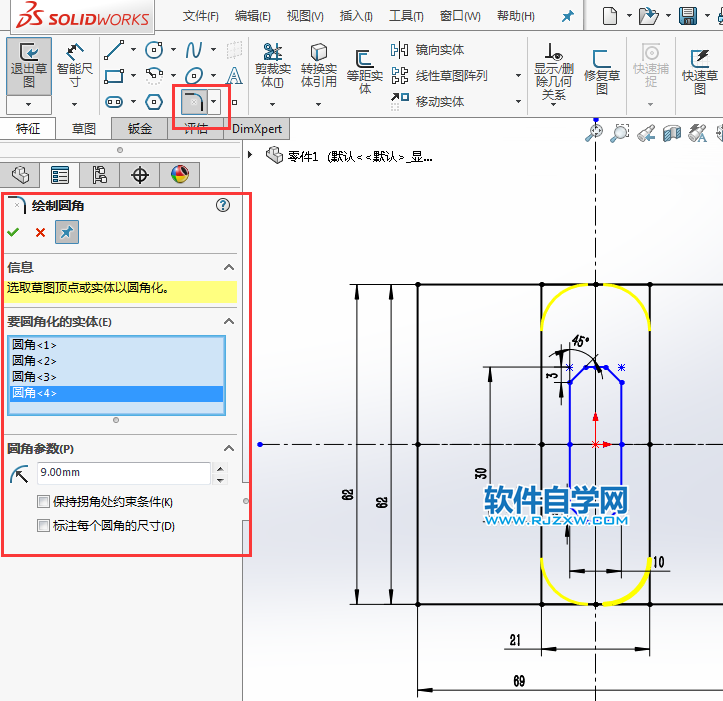

9、然后再使用倒圓角處理，選中要倒圓角的邊出來，進行倒圓角處理。

10、然后再進一步的倒矩形為15與10的厚度出來，效果如下：

11、然后在中使用圓工具，繪制二個圓形出來，分別12、16的圓。

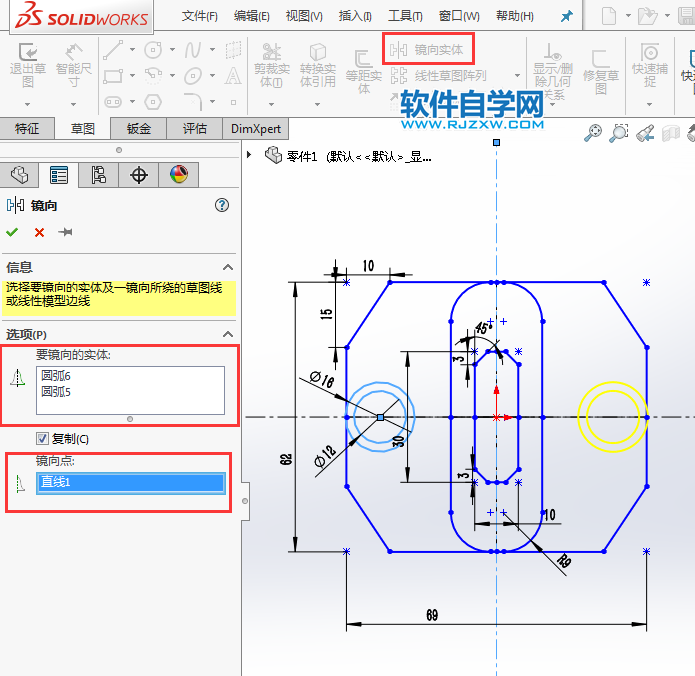

12、繪制好后，點擊鏡向?qū)ΨQ，效果如下：

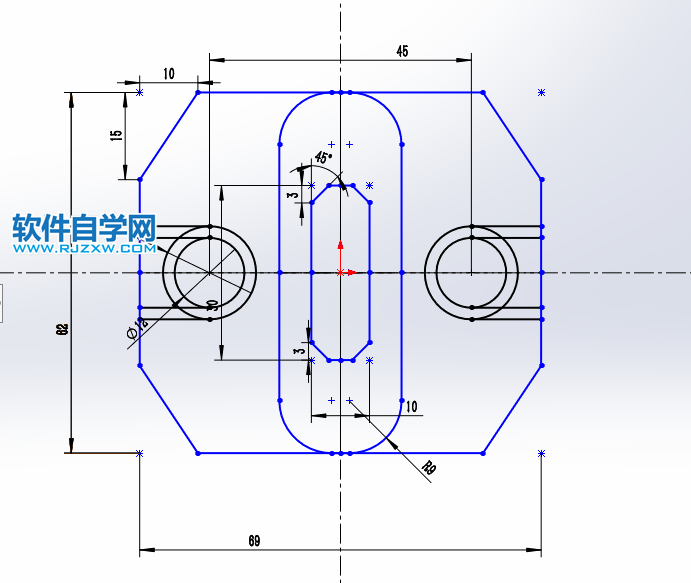

13、然后把二個圓進行標注一下，效果如下：

14、然后再繪制相切直線出來，效果如下：

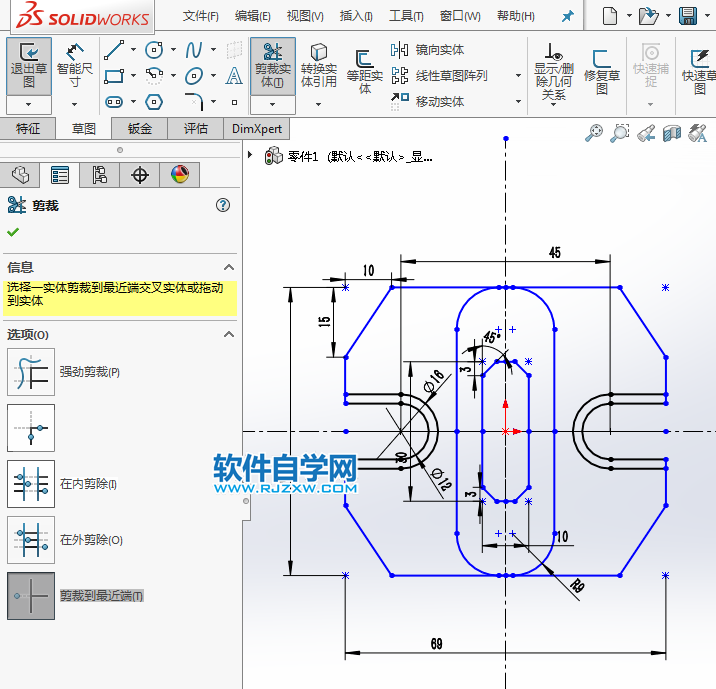

15、然后再使用剪裁工具，進行剪掉出來，效果如下：

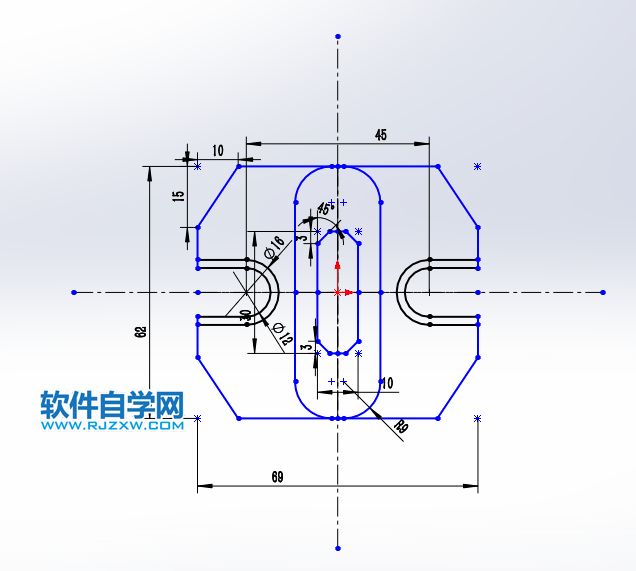

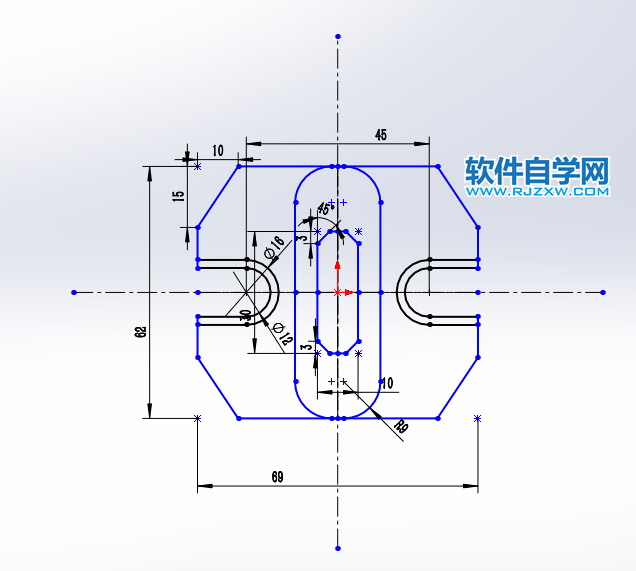

16、最后效果圖就出來了。

以上就是solidworks繪制草圖繪制對稱圖，希望大家喜歡，請繼續關注好吧啦網。
