SolidWorks投影曲線與基準面鏡像畫圖
第1步、先看繪制好的實體效果

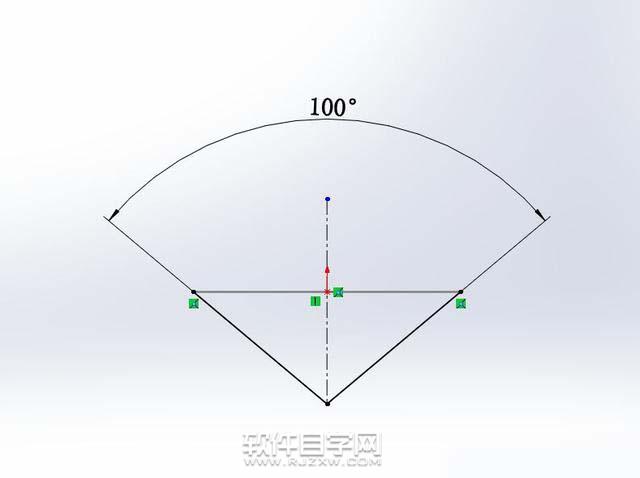

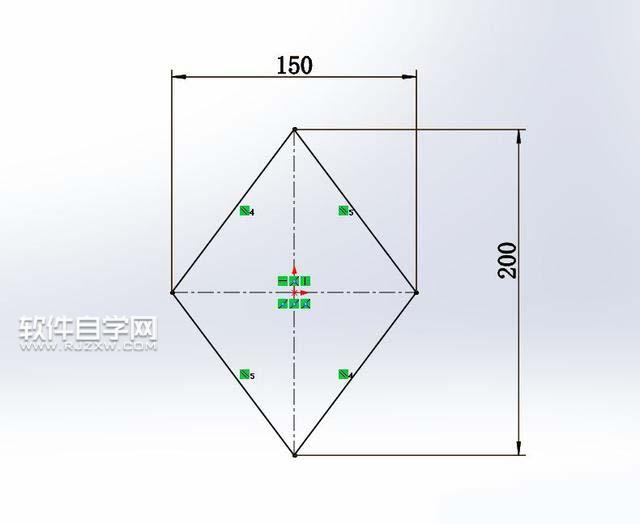

第2步、打開SolidWorks軟件,進入上視基準面,繪制下面草繪。
第3步、然后進入前視基準面,繪制下面的草繪。

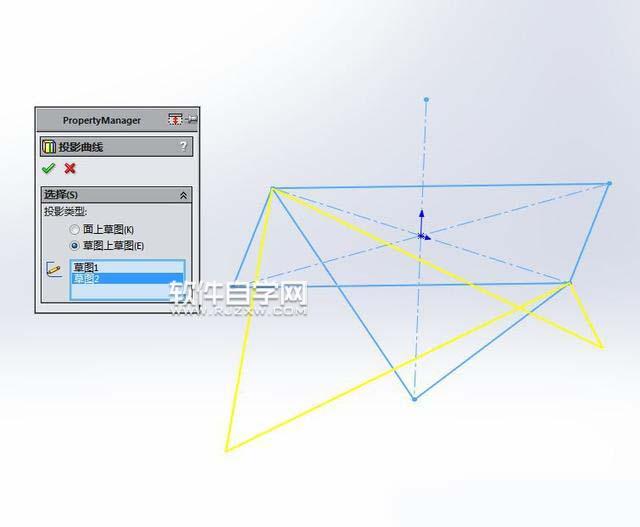

第4步、再進行投影曲線設置,選草圖2。

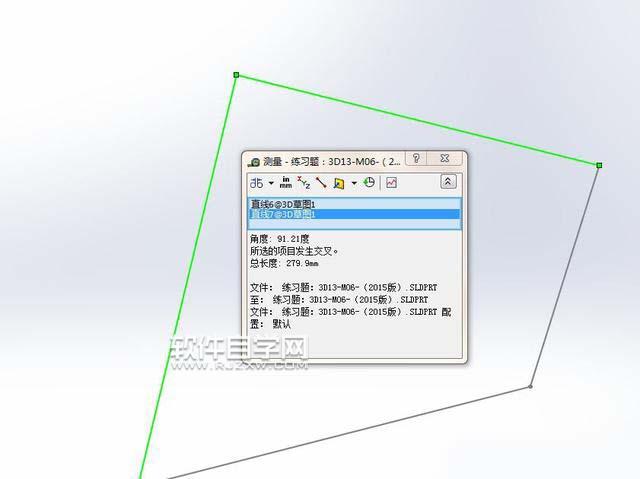

第5步、檢查角度:91.21度,正確。

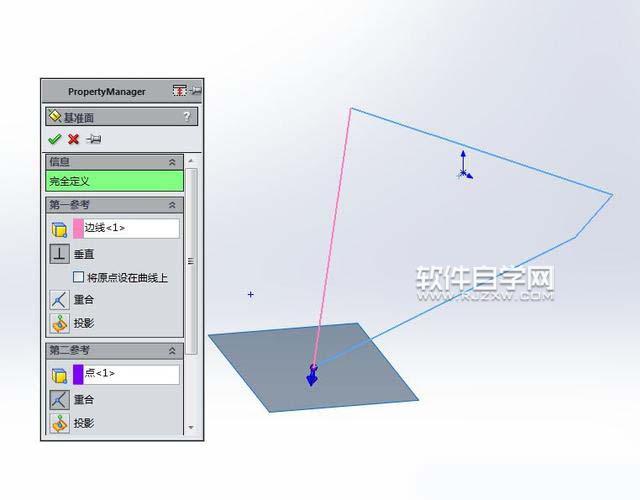

第6步、新建基準面,參考直線和它的端點。

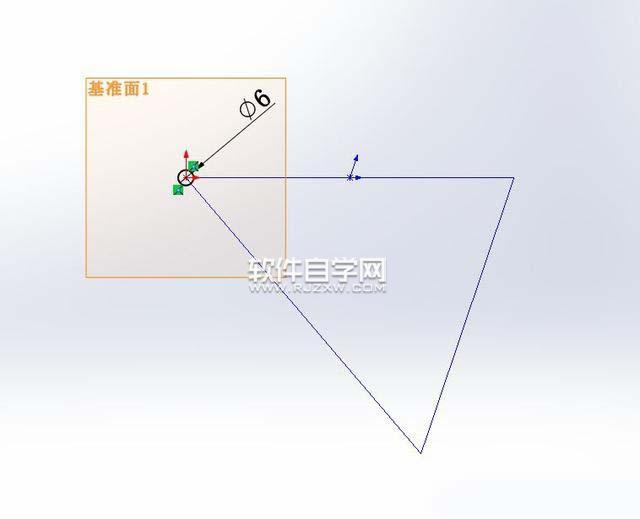

第7步、在新基準面上畫圓。直徑為6mm

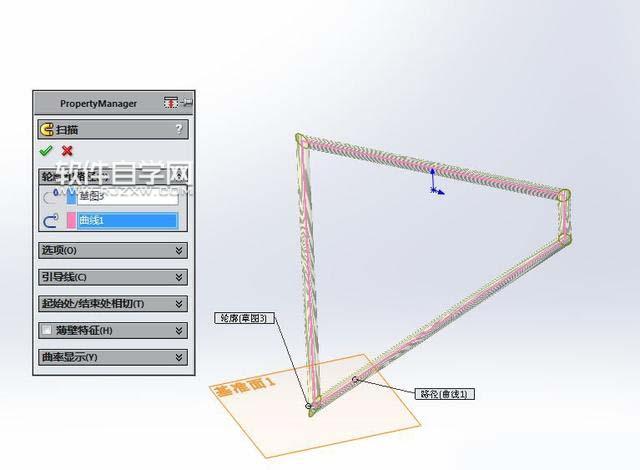

第8步、然后進行掃描處理。效果如下:

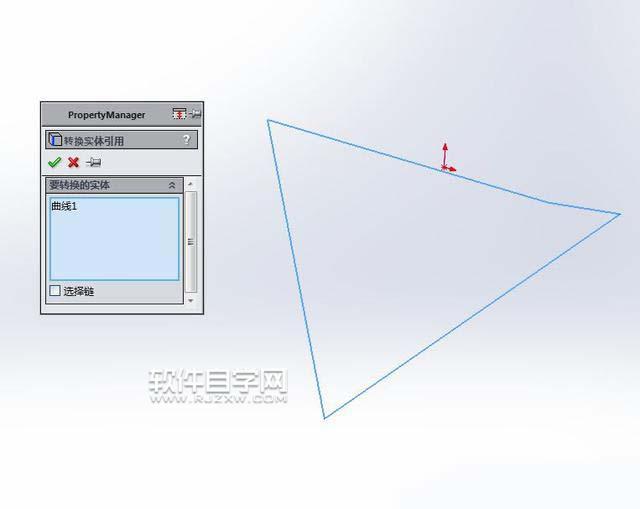

第9步、隱藏實體。顯示投影曲線,進入3D草圖,轉換實體引用。(如果圖中選不中,可以在左側設計樹中點選投影曲線)

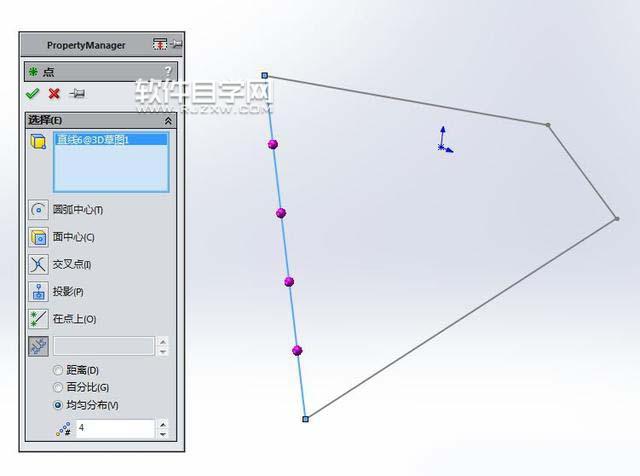

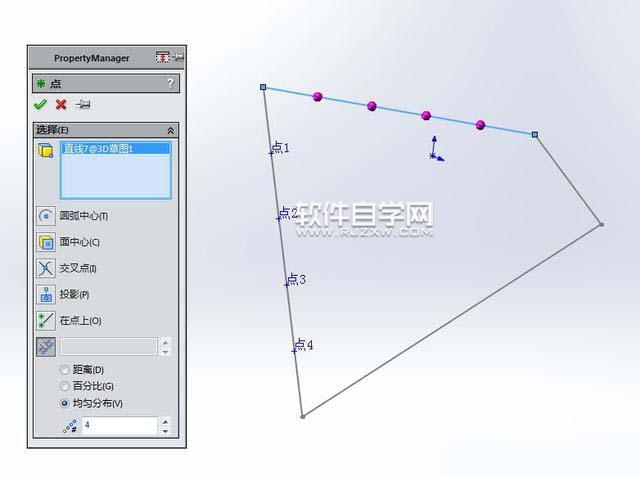

第10步、點特征。選一條線,均勻分布4個。
第11步、同上面一樣,4條線都畫上點。
第12步、進入3D草圖,用直線把點連接起來。

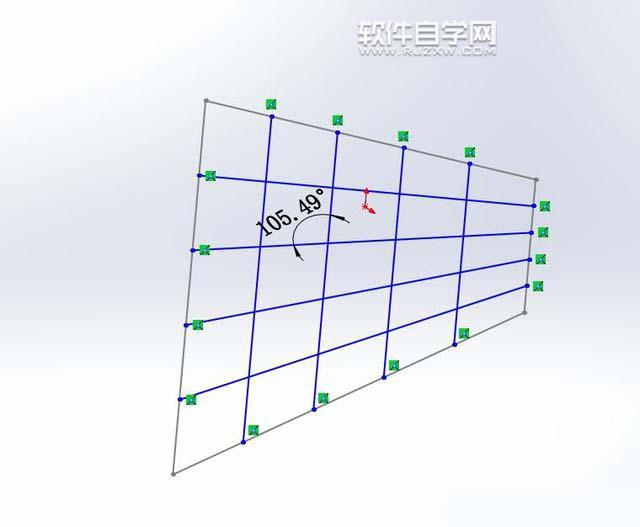

第13步、檢查角度:105.49度,正確。

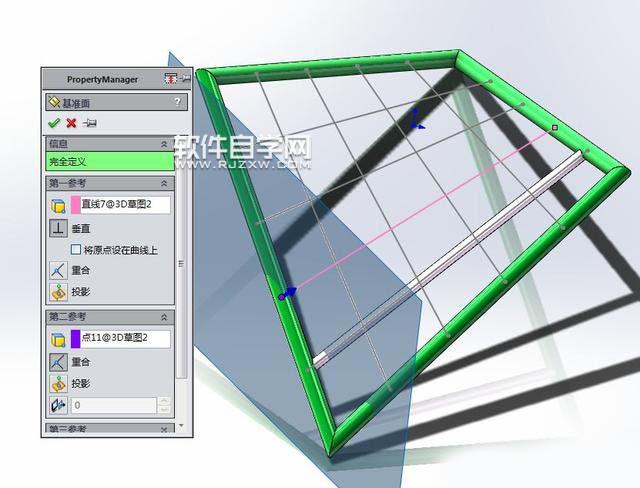

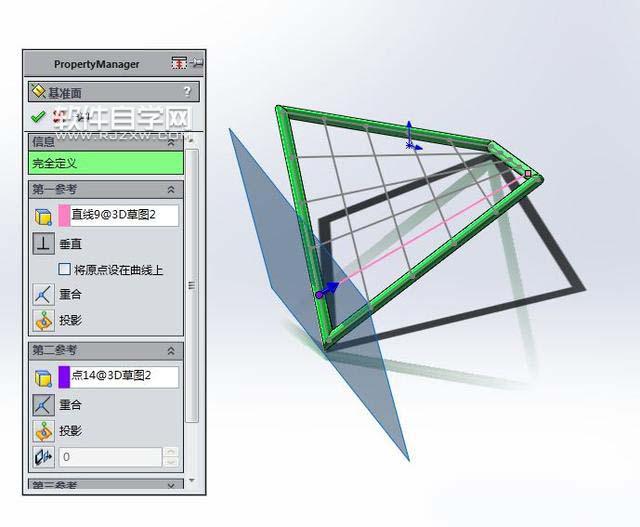

第14步、新建基準面,參考粉色直線和它的端點。

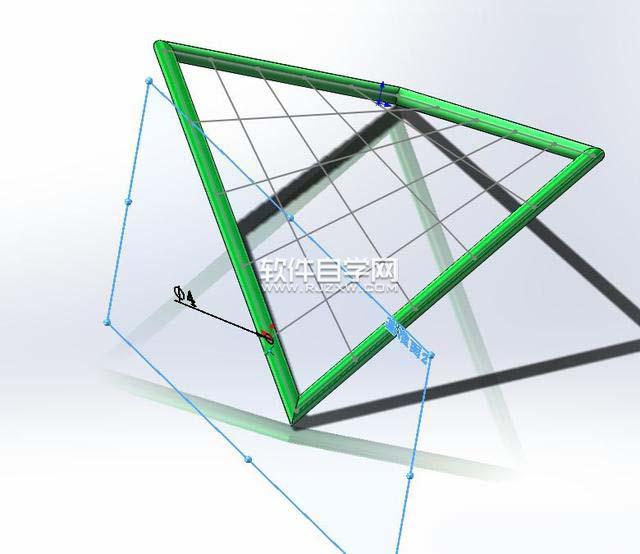

第15步、在新基準面上草繪圓,直徑4mm。

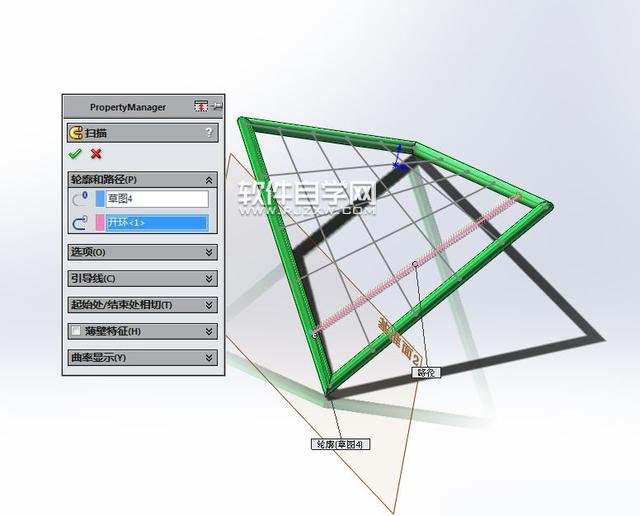

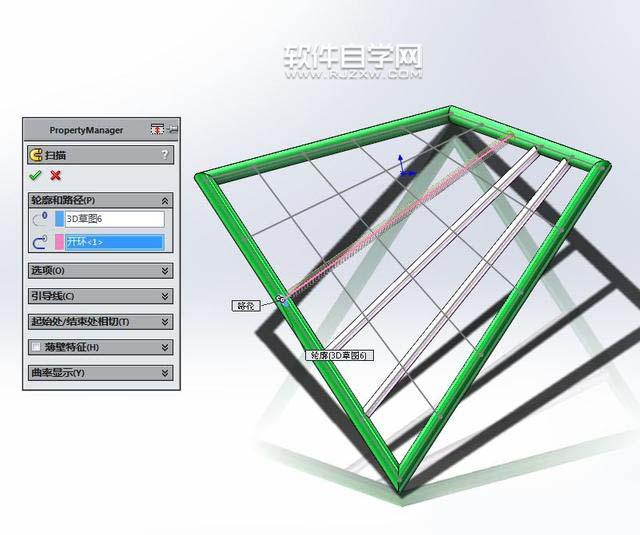

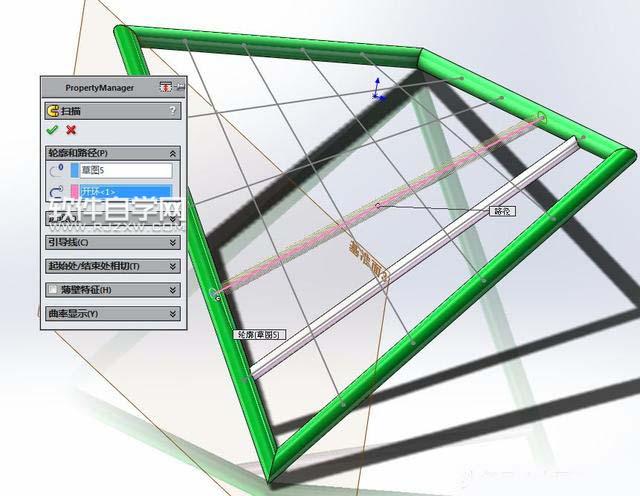

第16步、掃描。路徑要選開環。
第17步、新建基準面,參考粉色直線和它的端點。在新基準面上草繪圓,直徑5 。

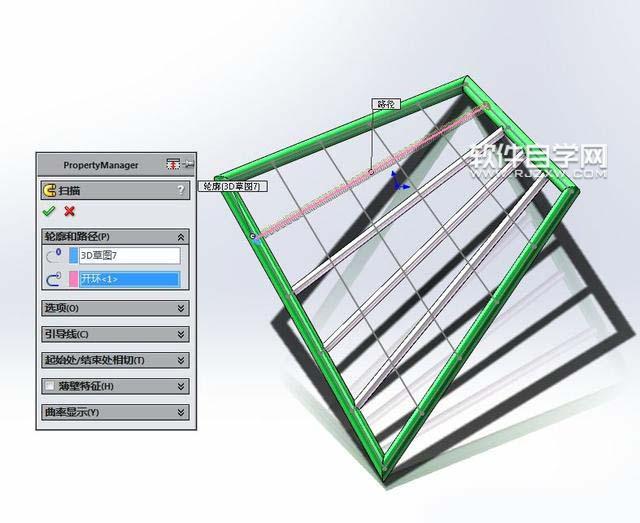

第18步、掃描。

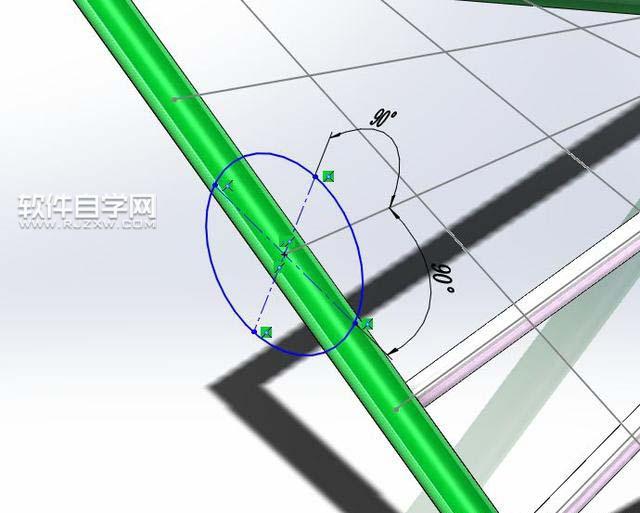

第19步、也可以不建基準面,用3D草圖畫圓。添加兩個90度的約束,是為了讓圓和路徑垂直。
第20步、掃描。
第21步、掃描第4根。

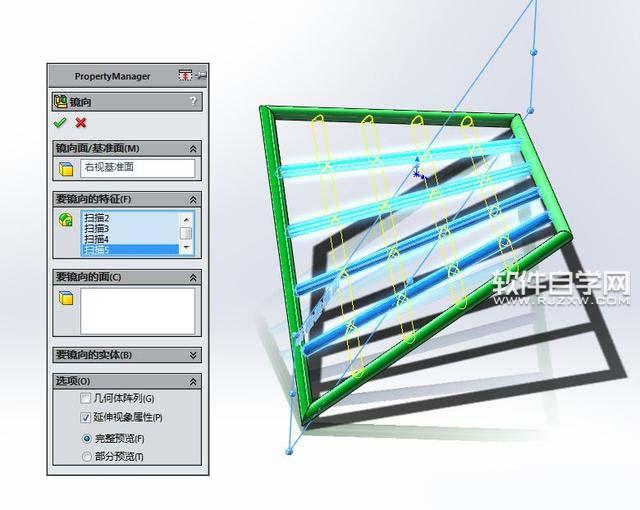

第22步、鏡像——特征,右視基準面。

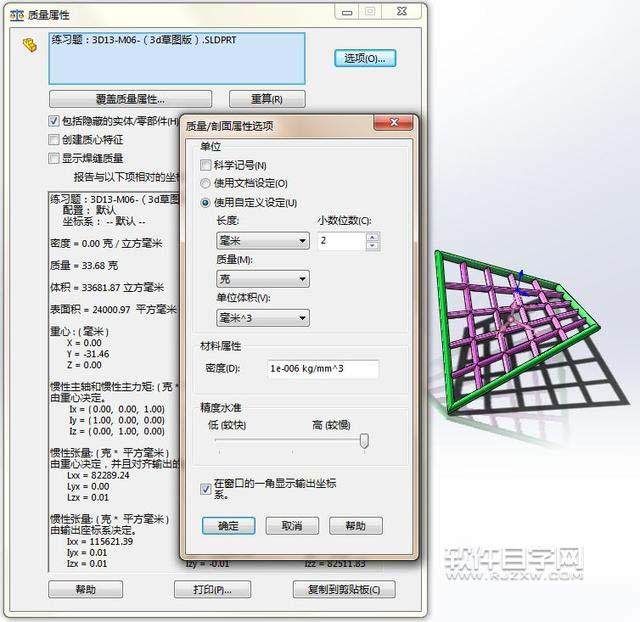

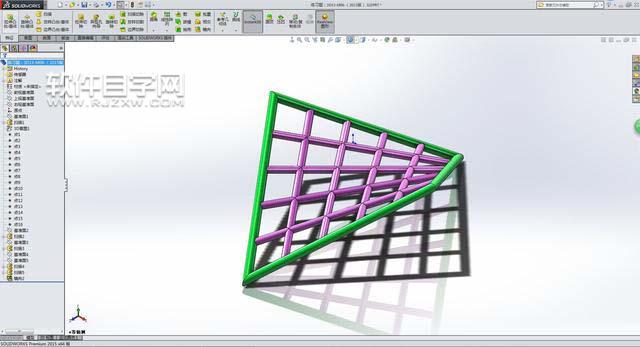

第23步、完成。體積:33681.87,精度高。

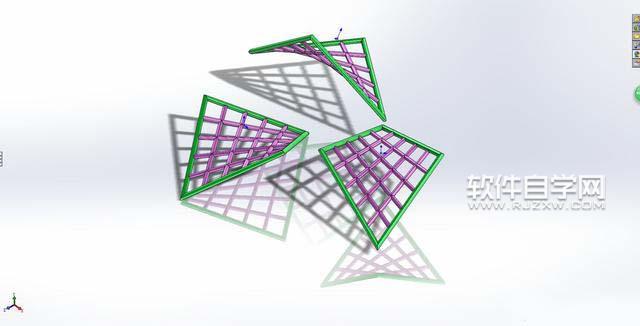

第24步、最后效果
