內容簡介：本節視頻教程主要學習的是UGNX4.0鉆頭造型的構建過程，本節主要用到的命令有：回轉命令,直線命令,標注命令,螺旋命令,基準面命令,草圖命令,圓命令,橋接命令,沿導引線掃掠命令,環形陣列命令等等

簡要操作步驟：

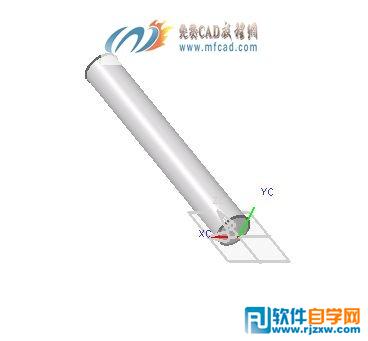

第一步 選擇UGNX4.0新建命令輸入文件名稱，選擇建模命令進入建模界面，選擇菜單攔下插入----設計特征----回轉命令，出現回轉對話框，選擇直線命令繪制直線，選擇標注命令對繪制的圖形進行標注，點擊確定，回轉完成的鉆頭主體如圖所示：

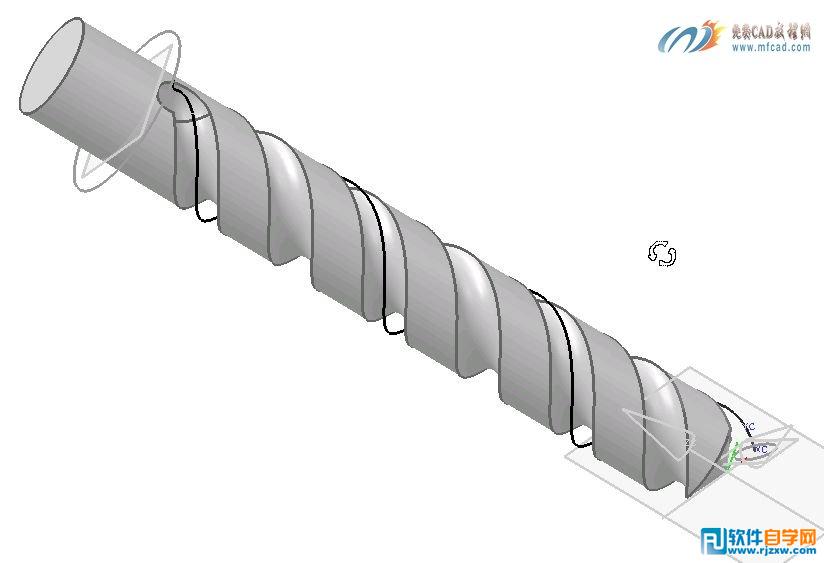

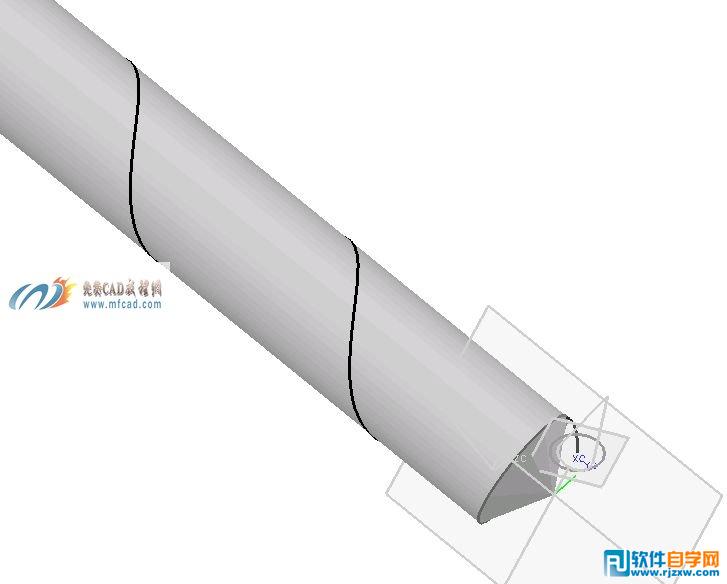

第二步 選擇UGNX4.0菜單欄下插入----曲線----螺旋命令，出現螺旋線對話框設置螺旋線對話框下參數，點擊確定，選擇菜單欄下插入----基準----基準面命令，出現基準平面對話框，創建基準平面。選擇插入---草圖命令，選擇我們創建的基準平面為草繪平面，選擇圓命令創建圓，點擊完成，創建的基準平面和圓如圖所示： 第三步 選擇UGNX4.0菜單欄下插入----基準----基準面命令，創建基準平面，選擇草圖命令在我們創建的基準平面上創建草圖，選擇插入----來自曲線集的曲線----橋接命令，選擇曲線來創建橋接曲線，選擇插入----掃掠----沿導引線掃掠，選擇我們繪制的圓，選擇求差處理，選擇插入----關聯復制----實例命令，出現實例對話框選擇環形陣列命令，選擇點和方向，創建完成的鉆頭如圖所示：以上就是UG繪制鉆頭造型，希望大家喜歡，請繼續關注好吧啦網。
