在工程圖中，細長的桿件需要采用破斷視圖的表達方式。本節將教會您如何創建proe破斷視圖。

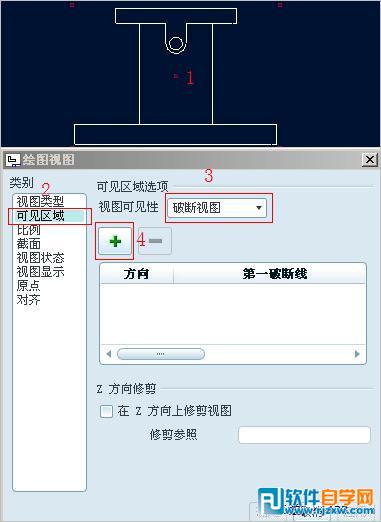

1.雙擊視圖，打開“繪圖視圖”對話框，如圖1操作。

圖1

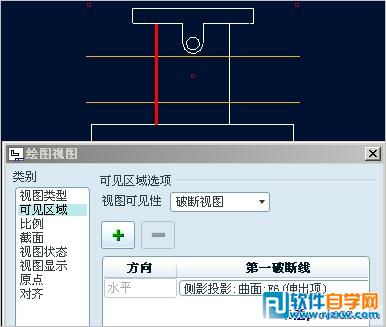

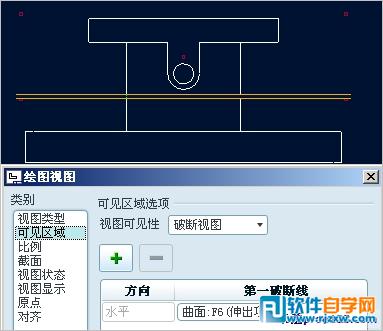

2.如圖2，添加一個斷點，如圖3添加第二個斷點，完成后效果如圖4。

圖2

圖3

圖4

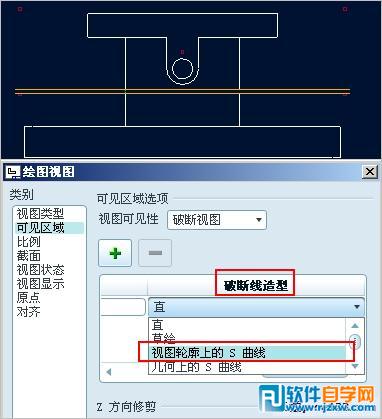

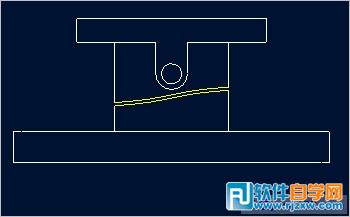

3.添加S形斷面線，如圖5，確定后效果如圖6。

圖5

圖6
