3d打印小怪物筆筒,這套教程我們將創建一個可愛的三維怪物，你會了解多邊形建模和細分曲面。我會盡我所能，讓教程盡可能的簡單些。下面教程開始

一步

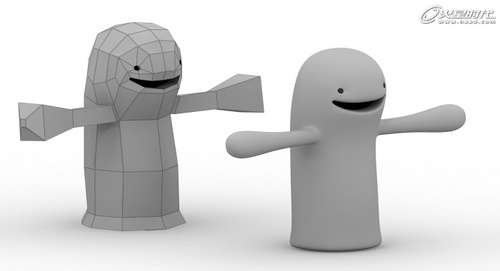

在下面的圖片中你可以看到我要?jiǎng)?chuàng)建的三維模型。 左邊的是低模，右邊是細分后的。我們的目標不是以最快的速度創建模型，而是要給予不同的建模工具，讓初學者進行不同的測試。 你需要了解一些建模方面的知識。(圖01)

圖01

第二步

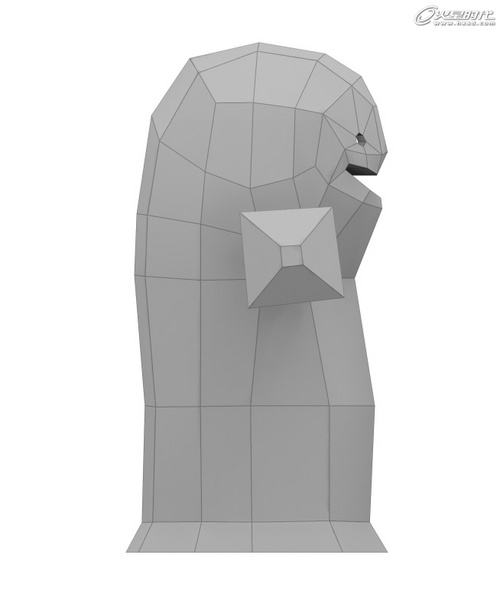

我建議使用參考照片，這樣整個建模過程會更加容易。我已經準備了兩份圖片，可以使用建模的怪物。(圖02、圖03)

圖02

圖03

創建一個平面(Create panel > Geometry > Standard Primitives > Plane)。修改屬性( Make a selection > Modify panel)根據下列參數：

Length(長度)：200

Width(寬度)：200

Length Segs(長度)：1

Width Segs(寬度)：1

創建另一個平面，具有相同的設置。現在，我們的場景有兩個平面，讓這兩個平面垂直于Y軸。

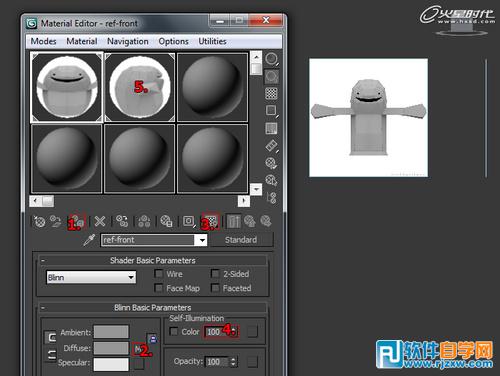

現在將兩張參考圖片賦予給這兩個平面。打開材質編輯器( 按M鍵)，并建立平面的材質：(圖04)

1、選擇前面創建的平面，并賦予給材質。

2、添加Diffuse Map。( Maps > Standard > Bitmap > 圖片 )

3、啟用“在視口顯示標準貼圖”。

4、Self-Illumination：100

5、創建一個新的材質，并給另一個平面添加貼圖。

圖04

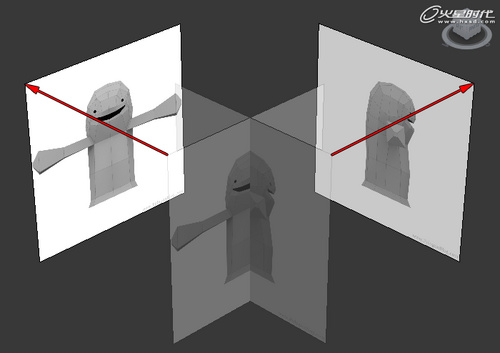

讓這兩個平面互相垂直交叉，讓正視圖沿Y軸移動200個單位，側視圖沿X軸移動200個單位，現在我們已經準備好，可以開始進行建模過程。(圖05)

圖05

第三步

有一些鍵盤快捷鍵是在建模過程中非常有用的：

F3 - 線框與光滑高亮顯示切換

F4 - Edged Faces顯示切換

ALT+Q - 孤立當前選擇

ALT+X - 透明顯示所選物體開關

第四步

我們使用Polygon創建模型，首先創建一個長寬為1的平面，我們將開始從下唇開始創建。移動頂點，得到下圖的形狀，先在前視圖進行調整，然后側視圖調整。(圖06)

圖06

現在，第一個多邊形到位。由于我們的三維怪物將是對稱的，我們現在要建立它的一半，另一半復制即可。

第五步

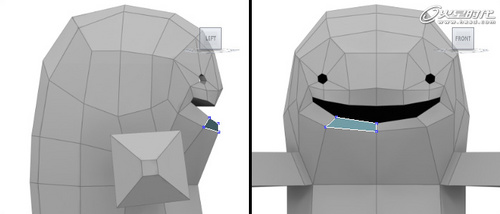

讓我們創建一個新的多邊形：(圖07)

1、激活邊子物體級別。

2、選擇左邊的邊。

3、按住鍵盤Shift鍵。

4、移動選擇的邊。

5、切換到點選擇模式，并移動相應的點。

圖07

第六步

讓我們重復上面的步驟，將嘴部創建完成。每當你創建一個新的多邊形，記得在正視圖和側視圖進行調整!(圖08)

提示：按鍵盤ALT+X，使選定的對象透明，這可以幫助你調整頂點。

圖08

第七步

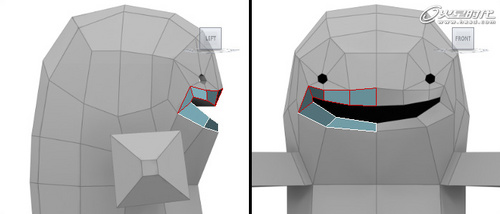

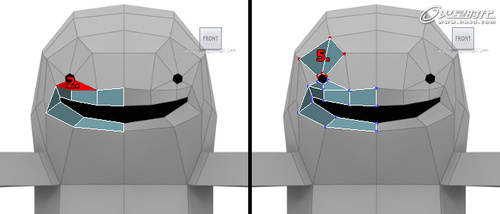

你也可以一次多復制一個面：(圖09)

1、選擇兩個邊。(按Ctrl以選擇若干個邊)

2、按住鍵盤Shift鍵。

3、向上移動選擇的邊，如下圖。

4、切換到點選擇模式，并移動相應的點。

圖09

第八步

到目前為止，我們已經創造了新的多邊形，我們也可以復制多邊形：(圖10)

1、激活多邊形子物體級別。

2、選擇兩個多邊形，如下圖。

3、按住鍵盤Shift鍵。

4、向上移動選擇的多邊形，在新的對話框中選擇Clone To Element。

5、請記住，在正視圖和側視圖進行調整!(頂點看下面的圖片 )

圖10

第九步

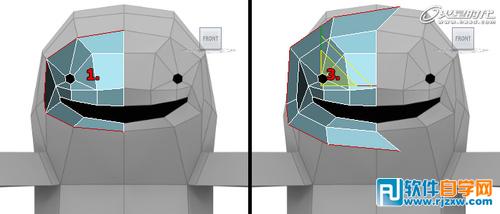

每當有我們想要兩節兩個邊，我們可以使用Bridge工具：(圖11)

1、激活邊子物體級別，并確保你沒有什么選擇。

2、激活Bridge工具( Edit Poly > Edit Edges > Bridge)

3、點擊其中一條邊。

4、點擊另一條邊。

5、重復該過程，對眼睛的左側進行連接。

圖11

第十步

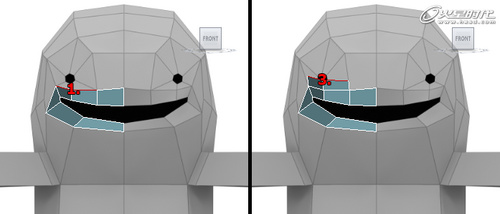

我們的目標是創造統一的表面，多邊形與相鄰的多邊形有共同的頂點。 經常需要焊接相鄰的多邊形頂點：(圖12)

1、正視圖中，在眼睛的右邊創建兩個新的面。

2、眼睛的左邊也創建一個新的面。

3、激活頂點子物體級別。

4、激活Target Weld工具(Edit Poly > Edit Vertices > Target Weld)

5、選擇頂點。

6、選擇其他頂點。

7、選擇左側的兩個頂點。

8、根據參考圖移動頂點。

圖12

第十一步

Scale工具是創建新的多邊形很不錯的方法：(圖13)

1、激活邊子物體級別，并選擇6個邊，如下圖。

2、按住鍵盤Shift鍵。

3、進行縮放縮放，如下圖。

圖13

第十二步

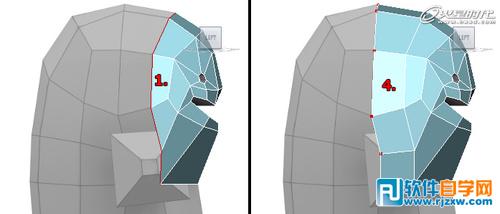

讓我們?cè)趥?cè)視圖創建一些新的邊：(圖14)

1、選擇5個邊，如下圖。

2、按住鍵盤Shift鍵。

3、向左移動。

4、根據參考圖進行調整。

圖14

第十三步

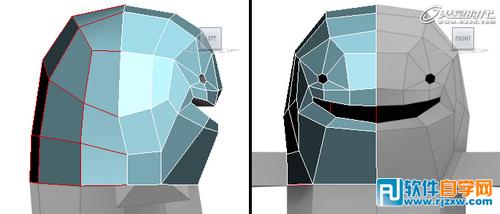

現在按照上面的方法將頭部完成。(圖15)

圖15

第十四步

現在最困難的部分已經結束，這個怪物的3D模型其余部分是相當簡單的，下面讓我們完成軀干：(圖16)

圖16

1、激活邊子物體級別，選擇5個邊。

2、向下移動。

3、根據參考圖進行調整。

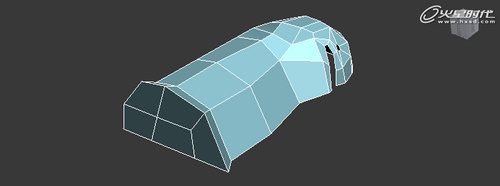

最終將怪物的底部做好。(圖17)

圖17

第十五步

手臂的創建是非常輕松的，只需要擠壓幾次就可以完成：

1、激活多邊形子物體級別。

2、激活擠壓工具。(Edit Poly > Edit Polygons > Extrude)

3、選擇相應的面進行擠壓。

請一定要擠出一點，不要太多。因?yàn)樵谄交笪蚁Ｍ@里的轉折比較明顯。(圖18)

圖18

第十六步

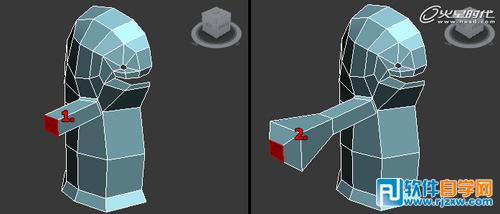

完成手臂：(圖19)

1、繼續擠壓一次，根據參考圖調整點。

2、使用Bevel完成兩次調整。(Edit Poly > Edit Polygons > Bevel)

圖19

第十七步

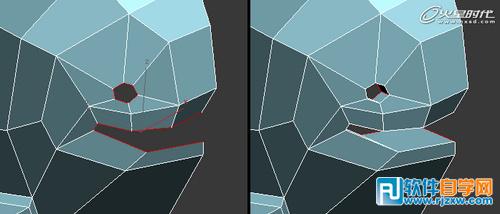

把眼睛和嘴的位置向模型的內部擠壓一點點，如下圖。(圖20)

圖20

第十八步

整個模型到這里就完成了，給模型一個偏淺灰色的材質，然后在模型的下面創建一個白色的平面，背景設置為白色，最后渲染，如下圖。(圖21)

圖21

以上就是3d打印小怪物筆筒，希望大家喜歡，請繼續關注好吧啦網。
