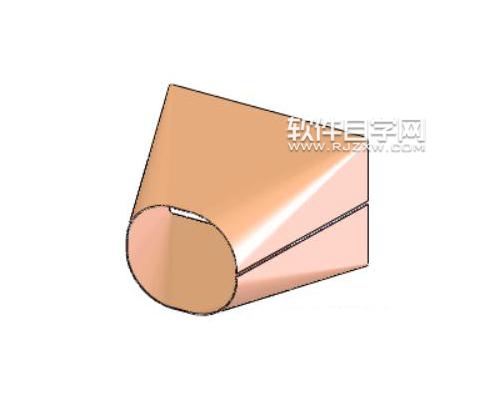

第1步、放樣折彎不能和基體法蘭一起使用，因為放樣折彎本身就是基體法蘭。

第2步、放樣折彎只能使用兩個草圖。草圖必須是不封閉且光順圓滑的輪廓。

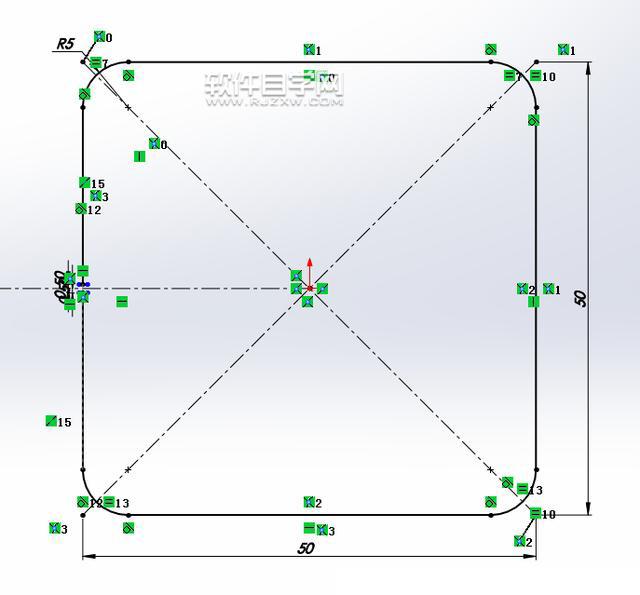

第3步、上視基準面創建第一個草圖。50x50mm的正方形，倒角R5mm.

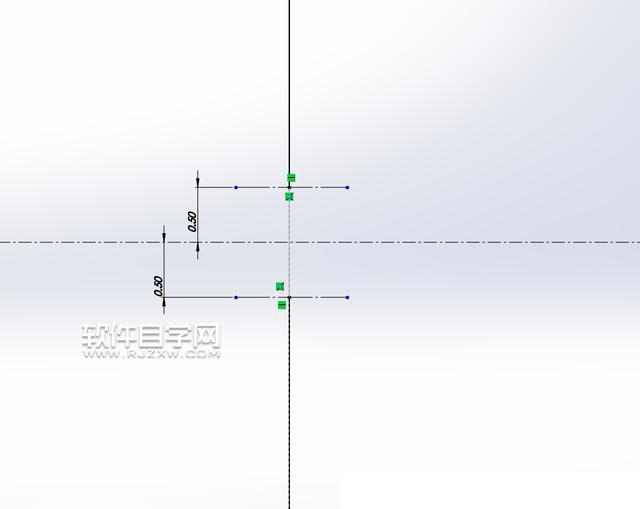

第4步、草圖一定不要封閉。所以做一個小缺口。

第5步、

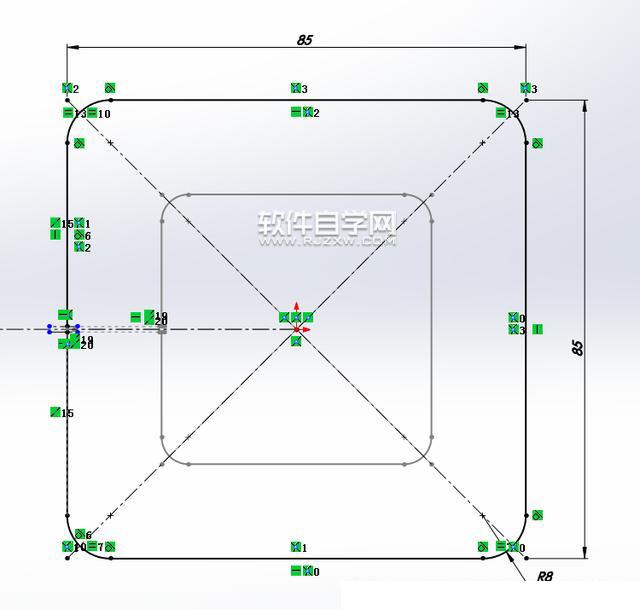

第6步、同樣畫第二個草圖。85x85mm的正方形，倒角R8mm.

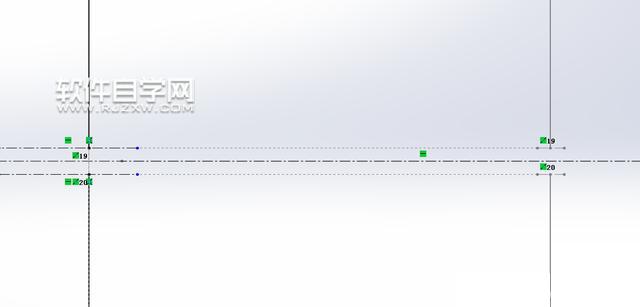

第7步、同樣做了一樣大的斷開。

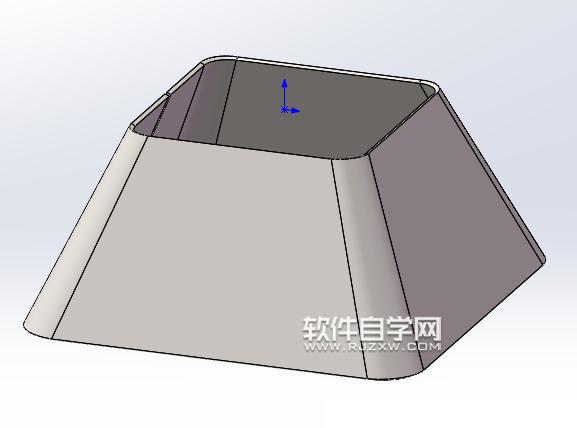

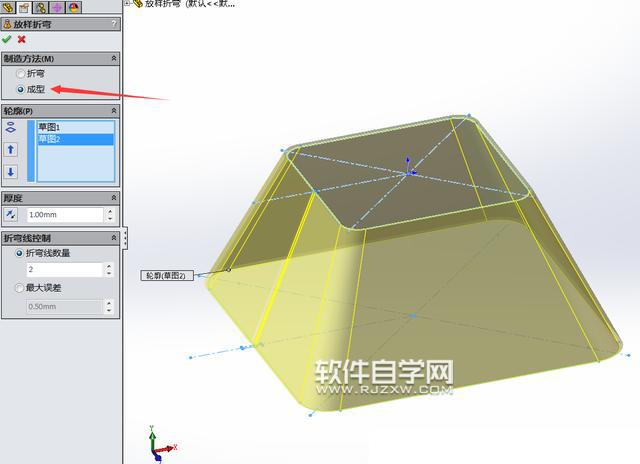

第8步、草圖完成后,進行放樣折彎，成型。

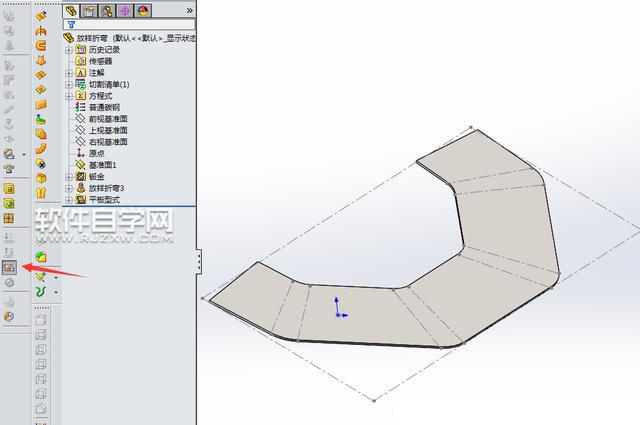

第9步、可以展開。注意展開命令的按鈕。
