下面給大家介紹的一下UG中怎么在球上畫滾花，喜歡的朋友可以一起來學習做一做。

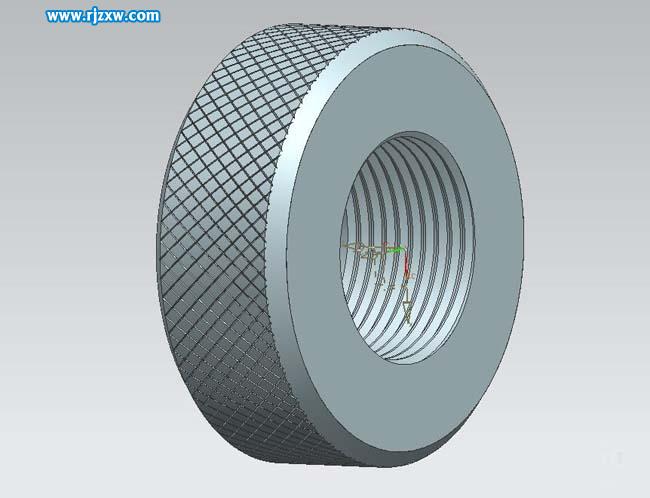

效果圖：

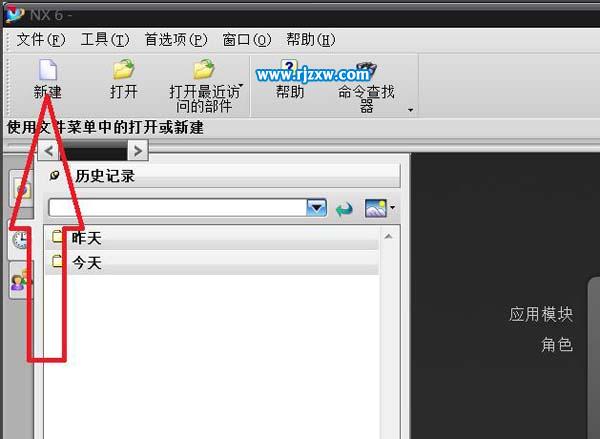

第1步、打開UG軟件，點擊新建功能。

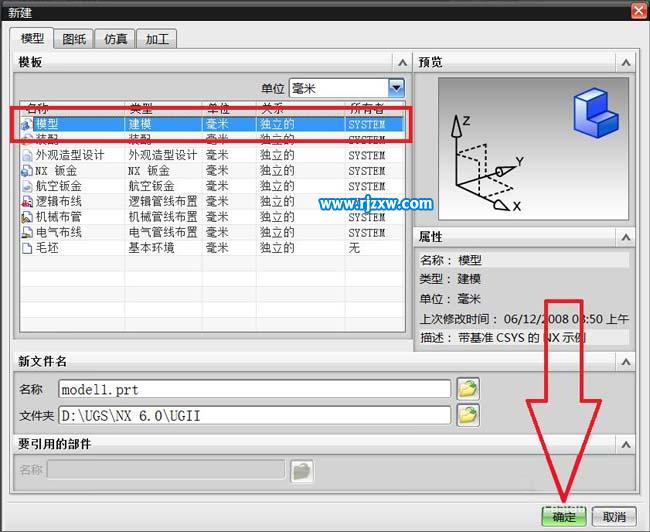

第2步、選擇模型，設置一個英文名，點擊確定。

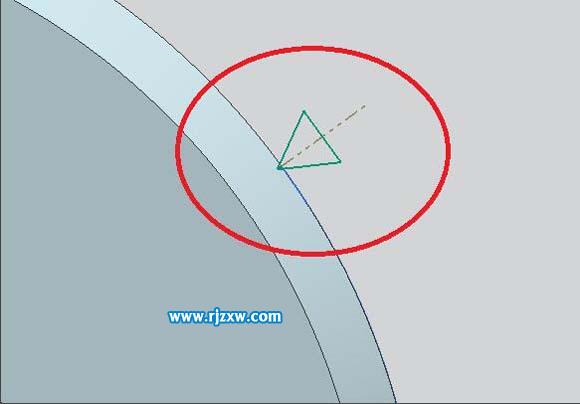

第3步、繪制一個圓環出來，繪制一個三角形，使其一個角深入表面一點點，如果現在還不太明白我說的，沒關系，繼續往下看就會明白了。這個三角形是用來做掃掠命令的輪廓草圖。

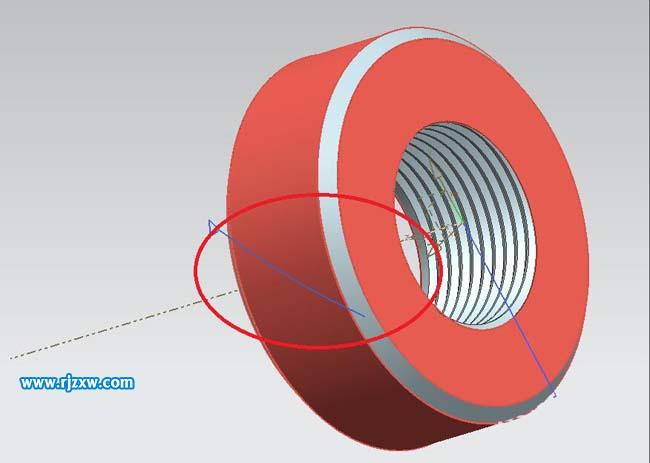

第4步、繪制一條緊貼滾花面的螺旋線，這條螺旋線是用來做掃掠命令的路徑。

第5步、使用掃掠命令，做出如圖所示的掃掠零件。

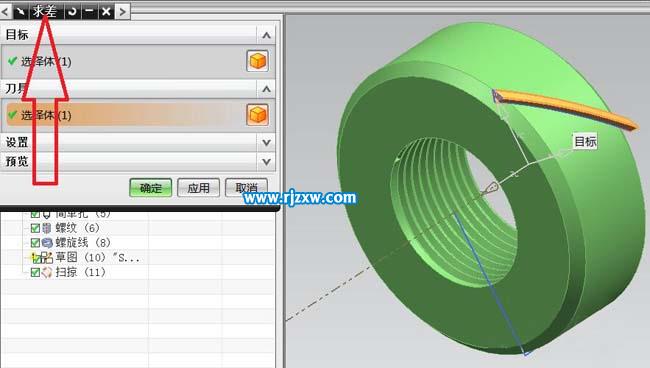

第6步、把調節螺母毛胚和剛才做的掃掠零件，使用布爾操作中求差，求差后，毛胚表面生成一個細長的V型面（其實就是三角形的角在滾花表面沿螺旋線切出來的痕跡）

第7步、然后就是要把這個痕跡（V型面）陣列，點擊實例特征命令。

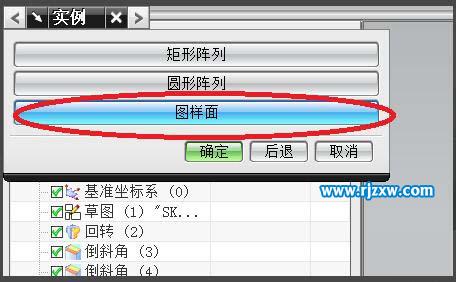

第8步、在彈出窗口中，選擇圖樣面。

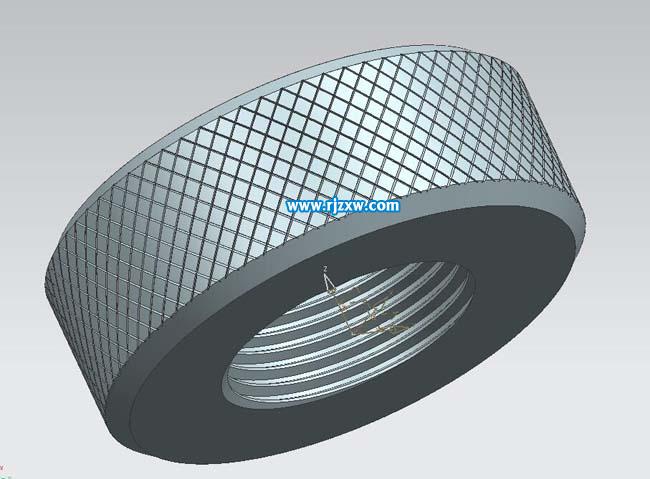

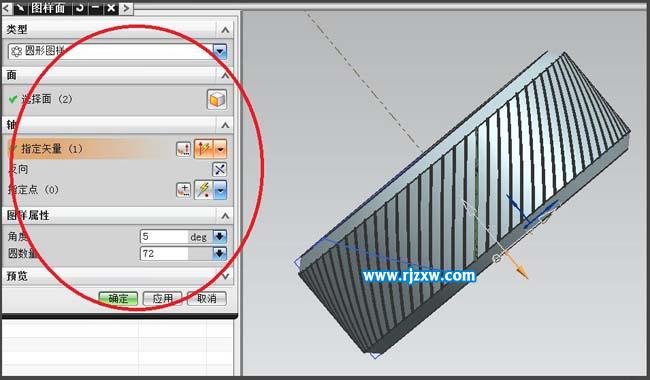

第9步、然后在彈出窗口中填好一系列信息，可以看到小編填的數據，面：選中，那個V型面，它是有兩個面組成的軸：選擇中心軸，把角度設置的是5°，72個剛好是360°，完成后的效果如圖所示：

第10步、接下來就是重復上述步驟，只不過再做螺旋線時把方向改一下，原來是右旋，再做的時候改成左旋。

以上就是UG中怎么在球上畫滾花，希望大家喜歡，請繼續關注好吧啦網。
