下面給大家介如的是UG怎么繪制鉛筆教程，喜歡的朋友可以一起來學習做一做。

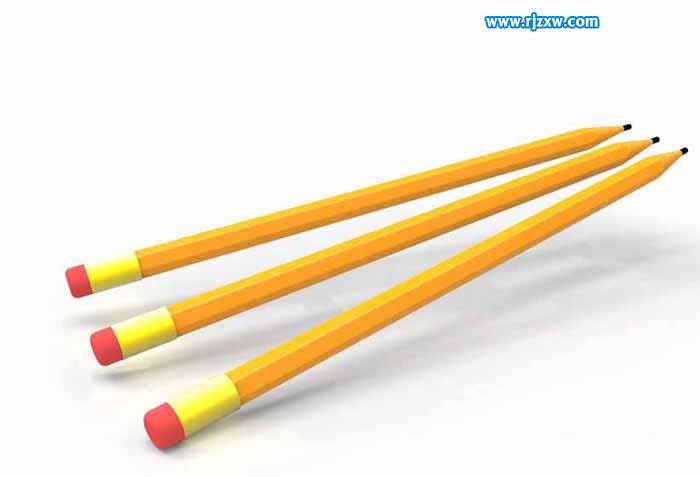

效果圖：

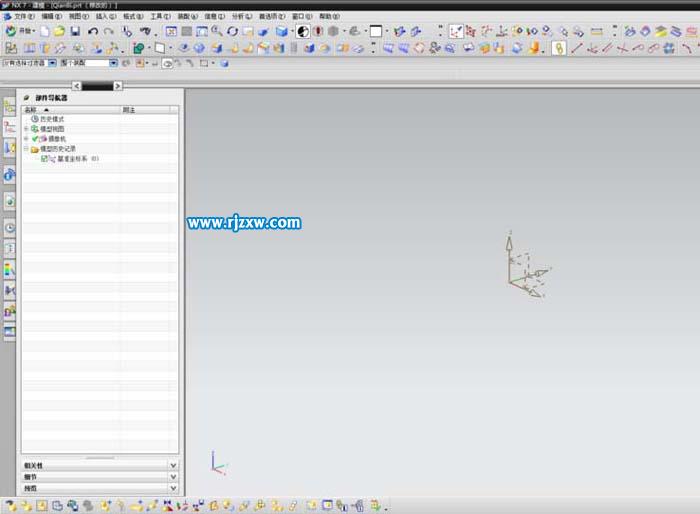

第1步、打開UG軟件，首先新建一個空白文檔。

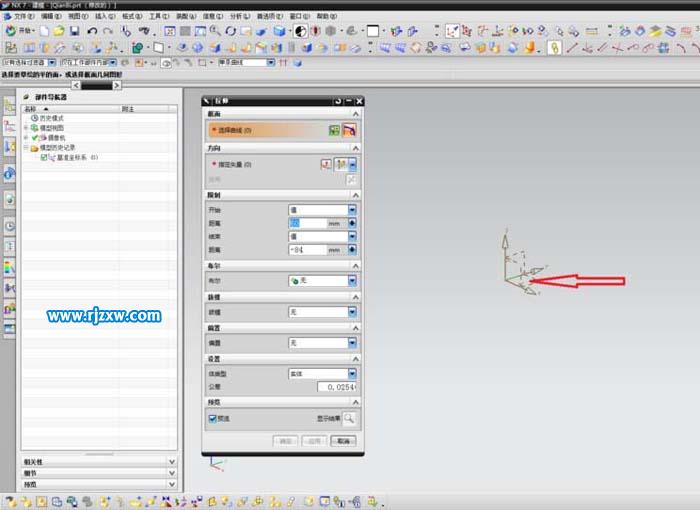

第2步、單擊拉伸命令，彈出拉伸對話框，選擇xy平面為基準面。

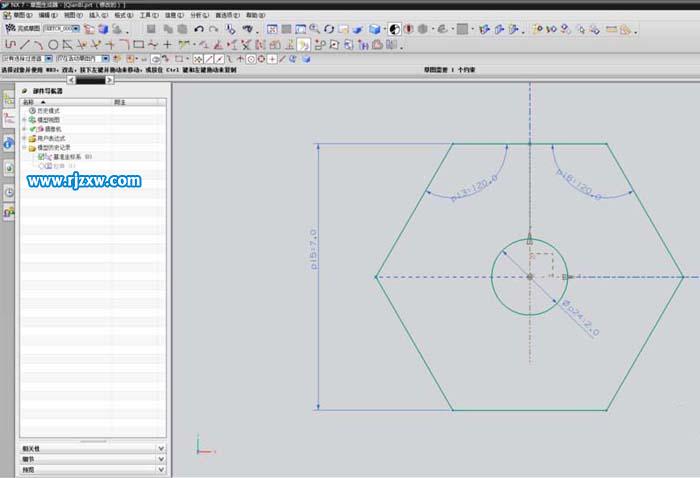

第3步、進入草圖，繪制多邊形，約束各邊等長和兩個內角的角度為120度，完成草圖。

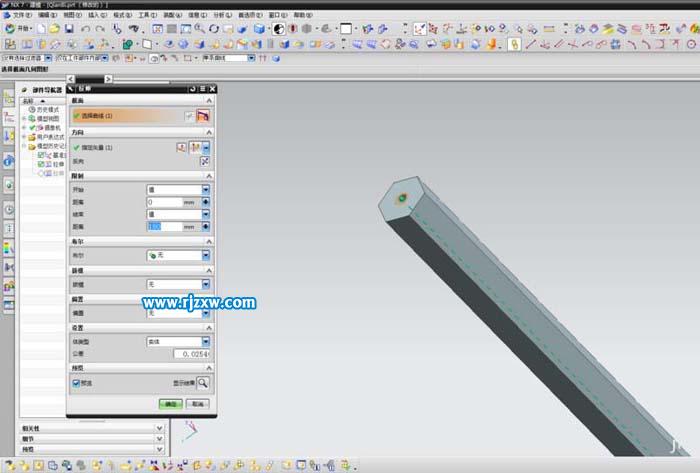

第4步、繪制筆芯部分，點擊拉伸命令，選中圓形邊緣，拉伸對話框中輸入?yún)?shù)值180，完成拉伸。

第5步、新建回轉命令，單擊XZ平面為基準面。

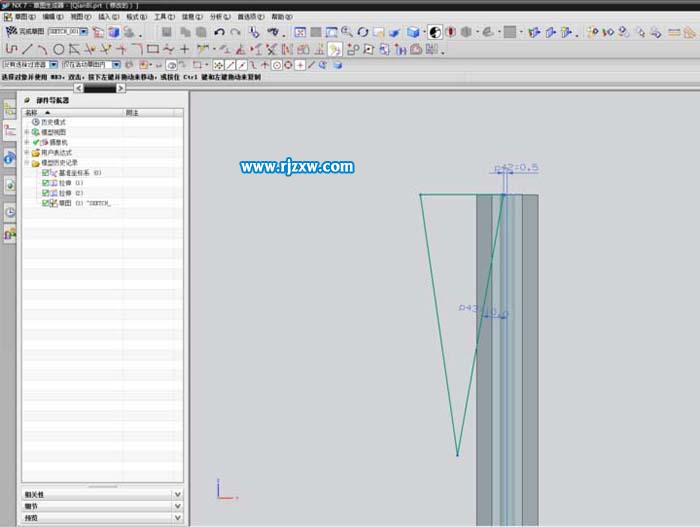

第6步、進入草圖，完成草圖。

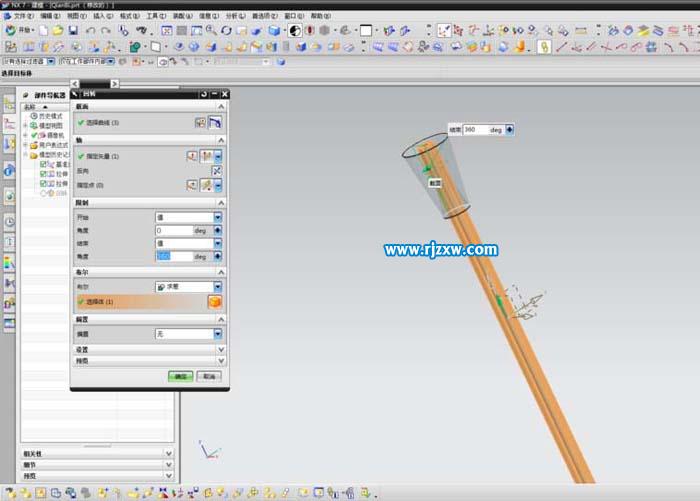

第7步、指定Z軸為選裝軸，布爾運算為求差，然后單擊鉛筆主體，完成操作。

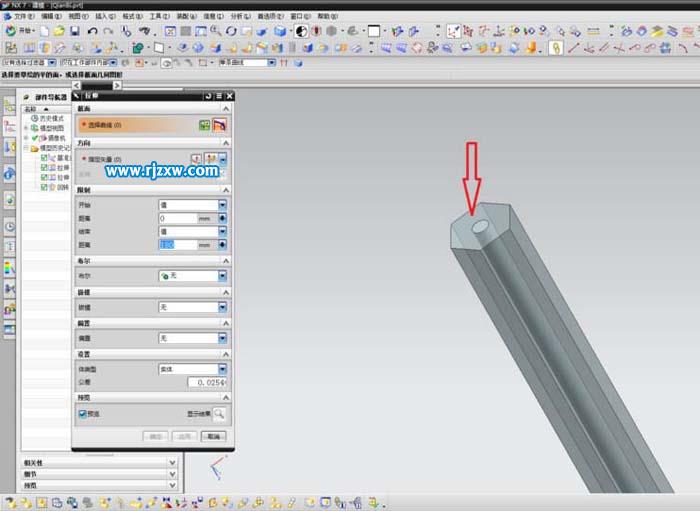

第8步、單擊拉伸命令，選擇鉛筆主體后端面為基準面，

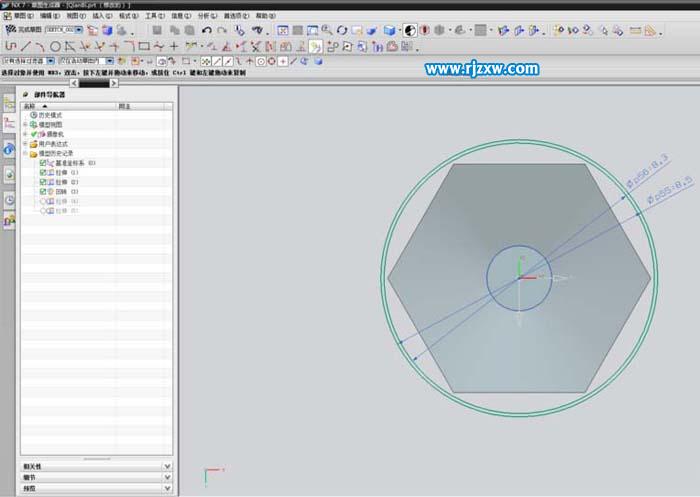

第9步、進入草圖，繪制同心圓，完成草圖，

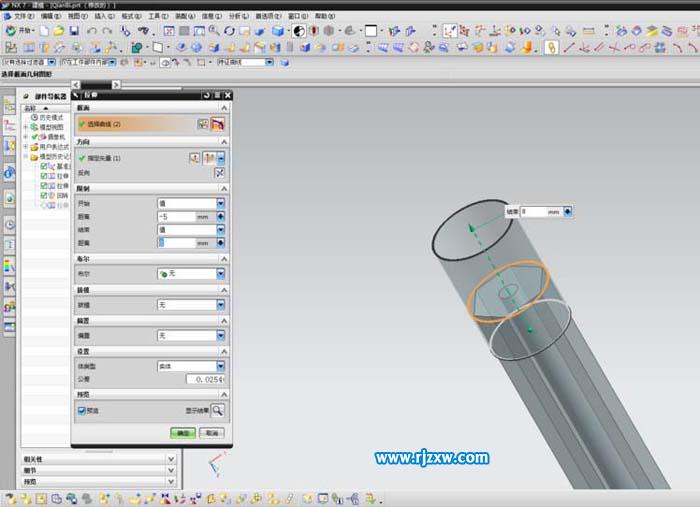

第10步、輸入拉伸參數，完成拉伸操作。

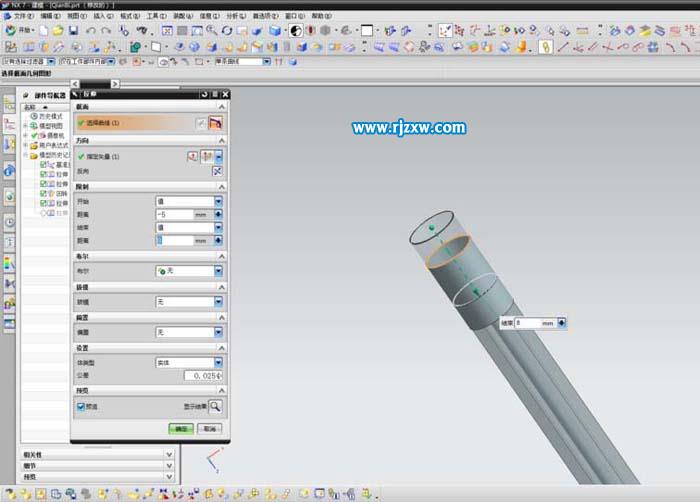

第11步、單擊拉伸命令，選擇套圈邊沿，輸入?yún)?shù)值完成拉伸。

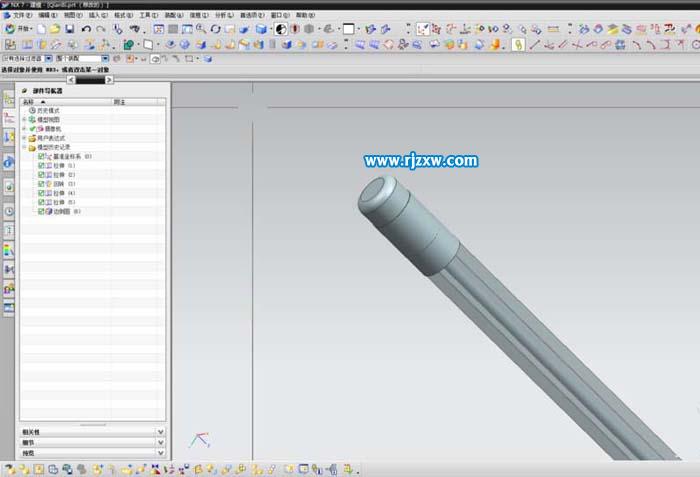

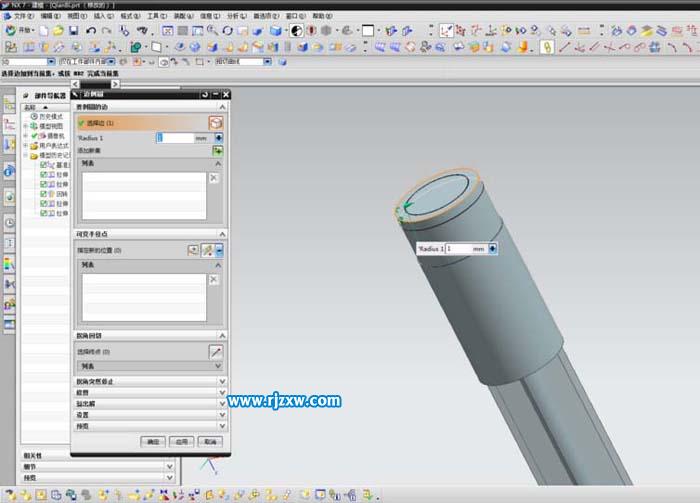

第12步、單擊邊倒圓命令，選擇圓柱邊沿，輸入?yún)?shù)值完成倒圓。

第13步、然后效果圖就出來了。

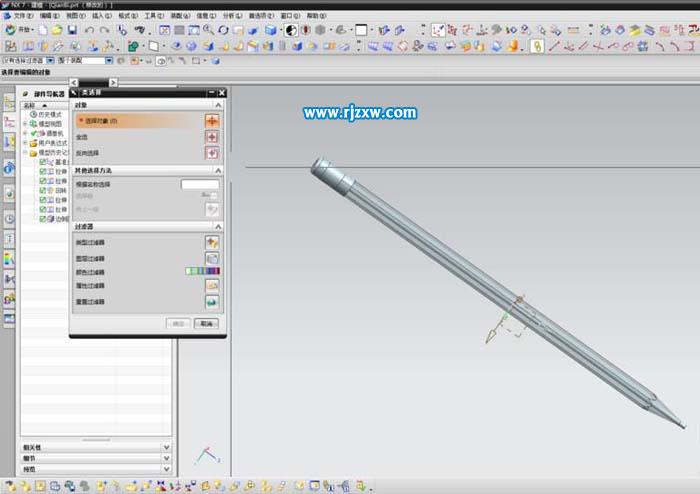

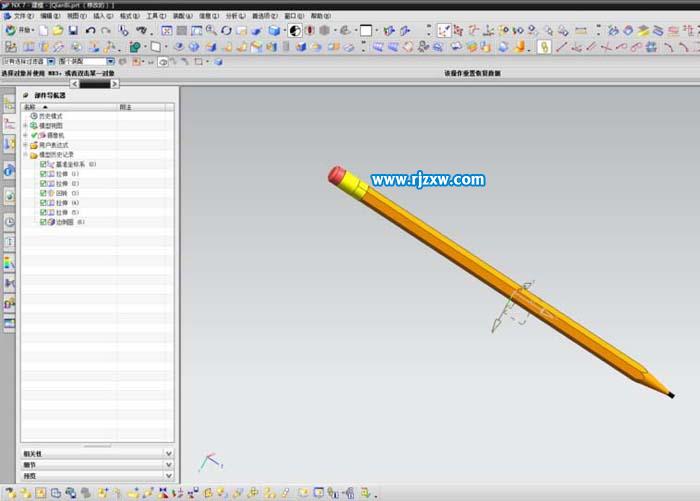

第14步、按ctrl+j建打開對象編輯對話框，編輯各個部位的顏色。

第15步、自此一支鉛筆模型就制作好了。
