UG凸輪設計教程

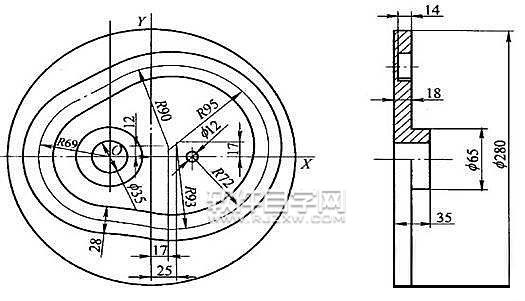

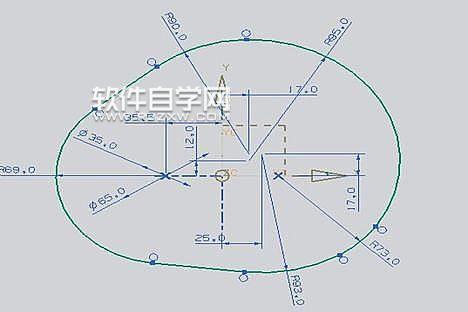

第1步、看看我們的尺寸圖:

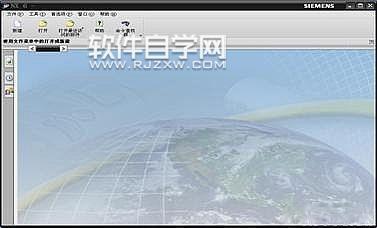

第2步、首先點擊UG 進入U(xiǎn)G界面。如圖2所示:
第3步、點擊新建右上角“新建”先創建一個模型,并輸入文件名liuiusheji,記住,文件名不允許出現中文件了。我們暫且先命名為文,因?yàn)榻ǔ芍形拿院骍G就打不開這。在應用欄中點擊模型按鈕。如圖3所示:
第4步、草圖的繪制:
第5步、點擊”草“圖按鈕,創建草圖。如圖5所示。
第6步、點擊配置按鈕分別畫圓弧R60,R90,R73,R93,按圖約束,得到6圖所示。

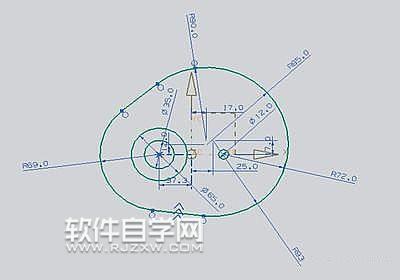

第7步、先點擊配置按鈕和 圓形按鈕,畫如下圖的圖形,做約束,得到如圖7所示。

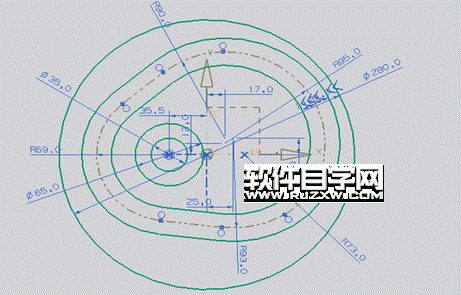

第8步、點擊偏置按鈕,偏置外輪廓線。分別為14和-14。將原來的線轉為參照。再以坐標原點為圓心畫直徑為280的圓。得到如8圖所示。

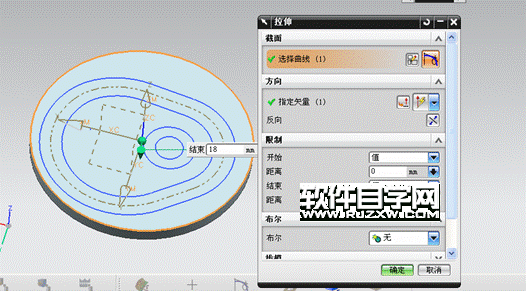

第9步、零件的實體造型,拉伸外輪廓圓,由圖紙得拉伸18,得到下面的圖9:

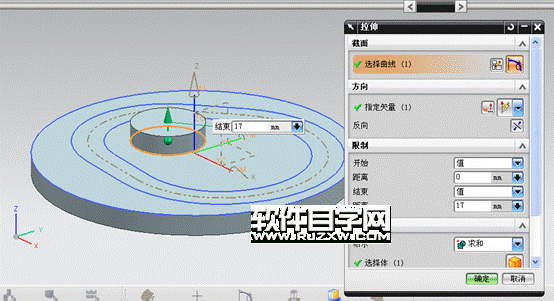

第10步、拉伸凸臺17。做布爾求和操作,合并兩個組件,如圖10:

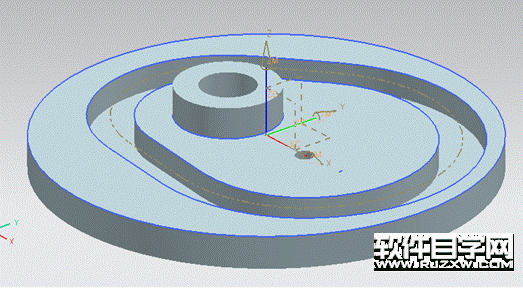

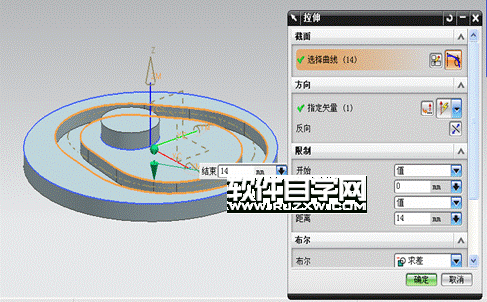

第11步、接下來拉伸凸輪槽14,布爾求差,去除材料,得到下圖11所示。

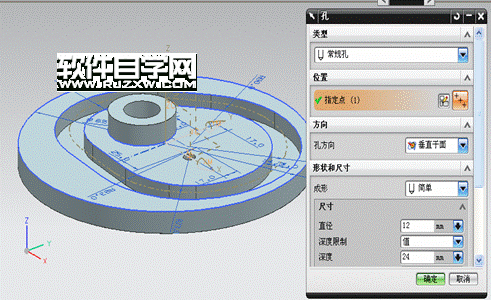

第12步、接著開始鉆孔,在圓形凸臺上,和草圖圓弧64.72圓心上分別鉆35和12的常規孔得到圖12所示。
