如何通過Battery Historian分析Android APP耗電情況
耗電信息在設置 -> 電量中能夠非常直觀的看到。注意，Android 所有功耗統計都是通過代碼估算，沒有集成電路參與匯報。準確度取決于廠商 ROM 所提供的power_profile.xml文件。由于不同廠商power_profile.xml準確度及源碼有差異，因此不同手機、不同版本的數據可能有較大差異。
power_profile.xml直接影響統計的準確度，并且此文件無法通過應用修改。再次強調，Android 耗電估算沒有硬件的參與，全靠代碼估算。
power_profile.xml文件位于源碼下的/framework/base/core/res/res/xml/power_profile.xml，部分內容展示如下：
<item name='radio.scanning'>0.1</item> <!-- cellular radio scanning for signal, ~10mA --> <item name='gps.on'>0.1</item> <!-- ~50mA --> <!-- Current consumed by the radio at different signal strengths, when paging --> <array name='radio.on'> <!-- Strength 0 to BINS-1 --> <value>0.2</value> <!-- ~2mA --> <value>0.1</value> <!-- ~1mA --> </array> </array> <!-- Different CPU speeds as reported in /sys/devices/system/cpu/cpu0/cpufreq/stats/time_in_state --> <array name='cpu.speeds'> <value>400000</value> <!-- 400 MHz CPU speed --> </array> <!-- Current when CPU is idle --> <item name='cpu.idle'>0.1</item> <!-- Current at each CPU speed, as per ’cpu.speeds’ --> <array name='cpu.active'> <value>0.1</value> <!-- ~100mA --> </array> <array name='wifi.batchedscan'> <!-- mA --> <value>.0002</value> <!-- 1-8/hr --> <value>.002</value> <!-- 9-64/hr --> <value>.02</value> <!-- 65-512/hr --> <value>.2</value> <!-- 513-4,096/hr --> <value>2</value> <!-- 4097-/hr --> </array>
這就是在硬件層面統計時，直接參與運算的參數。無論是軟件耗電統計還是硬件耗電統計，都通過BatteryStatsHelper來進行匯總。BatteryStatsHelper位于/framework/base/core/java/com/andorid/internal/os/BatteryStatsHelper.java下。
1.1、軟件耗電統計在BatteryStatsHelper.java中，有這么一個方法：
private void processAppUsage(SparseArray<UserHandle> asUsers) { final boolean forAllUsers = (asUsers.get(UserHandle.USER_ALL) != null); mStatsPeriod = mTypeBatteryRealtime; BatterySipper osSipper = null; final SparseArray<? extends Uid> uidStats = mStats.getUidStats(); final int NU = uidStats.size(); for (int iu = 0; iu < NU; iu++) {final Uid u = uidStats.valueAt(iu);final BatterySipper app = new BatterySipper(BatterySipper.DrainType.APP, u, 0);mCpuPowerCalculator.calculateApp(app, u, mRawRealtime, mRawUptime, mStatsType);mWakelockPowerCalculator.calculateApp(app, u, mRawRealtime, mRawUptime, mStatsType);mMobileRadioPowerCalculator.calculateApp(app, u, mRawRealtime, mRawUptime, mStatsType);mWifiPowerCalculator.calculateApp(app, u, mRawRealtime, mRawUptime, mStatsType);mBluetoothPowerCalculator.calculateApp(app, u, mRawRealtime, mRawUptime, mStatsType);mSensorPowerCalculator.calculateApp(app, u, mRawRealtime, mRawUptime, mStatsType);mCameraPowerCalculator.calculateApp(app, u, mRawRealtime, mRawUptime, mStatsType);mFlashlightPowerCalculator.calculateApp(app, u, mRawRealtime, mRawUptime, mStatsType);final double totalPower = app.sumPower();if (DEBUG && totalPower != 0) { Log.d(TAG, String.format('UID %d: total power=%s', u.getUid(), makemAh(totalPower)));} } ... // code}
processAppUsage()方法中，一個應用的總功耗在這里體現出來了：
cpu Wakelock(保持喚醒鎖) 無線電(2G/3G/4G) WIFI 藍牙 傳感器 相機 閃光燈這些數據，將決定著你的應用在耗電排行榜中的位置，以及是否給予用戶警告高耗電。這些警告對于應用來說可能是致命的，用戶可能因此而卸載應用。
應用總功耗是上述八個統計值的和。這八個統計器同繼承自PowerCalculator.java

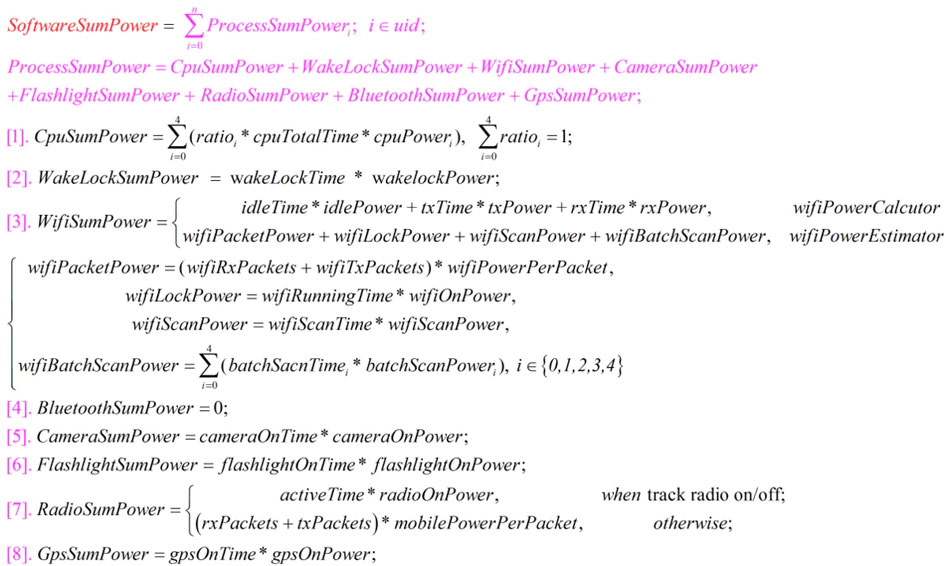

具體來說，這八個耗電計算器的算法分別如下：
耗電統計概述就如上所述?？偟膩碚f并不復雜，通過聚合八種不同方式的消耗，來得出總的耗電量，并給予用戶展示。
二、battery-historian2.1、概述Battery Historian ，是谷歌出品的耗電分析器。通過 Battery Historian，可將導出的 bugreport 文件可視化。在第一代的 Battery Historian 中，google 使用了 python 作為數據解析工具。拿到 bugreport 文件后，通過終端執行 python 來生成可視化的 html 文件。這種方法使用起來較為麻煩，而且無法部署到服務器。因此在第二代 Battery Historian，google 選擇了使用 docker 容器?，F(xiàn)在完全不推薦使用第一代 Battery Historian，已經許久沒有維護了，而且功能過于簡陋。
需要注意的是 battery-historian 在使用時候不能在充電，同時確保設備運行的 Android 版本是 5.0 及以上。
通過上面的描述，對battery-historian 的功能有個大概的了解，下面進入到實戰。
2.2、獲取bugreportsbattery-historian 雖然功能強大，但是也是需要先提供數據的，其數據的獲取需要我們手動操作。下面介紹如何獲取bugreports。
1.電腦連接上手機，斷開adb服務，adb作為一種連接的方式，有可能被其他的程序占用，所以我們做電量記錄時要避免打開很多可能沖突的東西
adb kill-server
2. 重啟adb服務
adb devices || adb start-server
3. Android也不記錄特定于應用程序的用戶空間wakelock轉換的時間戳。如果您希望Historian在時間線上顯示關于每個單獨喚醒鎖的詳細信息，則應在開始實驗之前使用以下命令啟用完整喚醒鎖報告：
adb shell dumpsys batterystats --enable full-wake-history
4. 采集報告前將battery統計狀態重置，重置命令結束后斷開usb，測試結束后用獲取報告命令導出統計文件包
adb shell dumpsys batterystats --reset
5. 導出電量，對于 7.0 系統以上的設備運用：
adb bugreport bugreport.zip
adb bugreport > $HOME/Documents/bugreport.zip // 指定到對應目錄下，具體分機型，可能會有些不一樣
6.0 或更低版本：
adb bugreport > bugreport.txt
2.3、數據分析獲取到數據后，接下去就是對數據進行分析了。

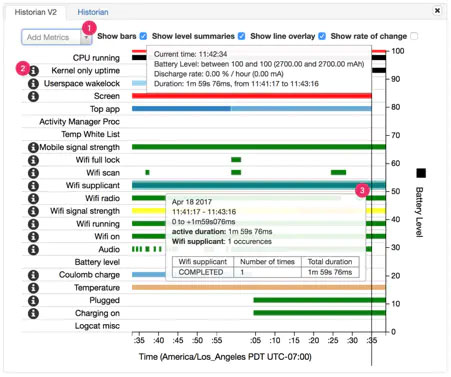

如圖所示Battery Historian圖表的一個例子：
其中標號的意義是：
標號1：從下拉列表中添加其他指標； 標號2：將鼠標懸停在信息圖標上可以查看有關每個指標的詳細信息，包括圖表中使用的不同顏色代表意義的介紹； 標號3：將鼠標懸停在某個條目上可以查看該指標的更多詳細信息，以及時間線上特定點的耗電量信息；這是整個手機狀態圖，包括手機電量，CPU 使用時長，wifi 信號的強度，手機溫度變化等等，都在上面詳細的用圖表展示出來了。
Battery Historian除了能夠提供宏觀的系統層面的信息，還能夠提供針對指定App的可視化數據和表格信息，這表格主要信息包括：

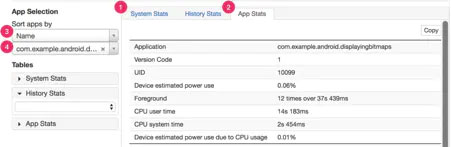

Device estimated power use等基本信息 Networks Information：app網絡信息 Wakelocks：喚醒鎖信息，一般和業務強相關 Services：服務信息，查看App開啟的services信息 Process info：進程信息Battery Historian圖表下為數據分析，包括三個Tab，如下圖所示，可以查看App更多信息：
其中，標號所代表的意義是：

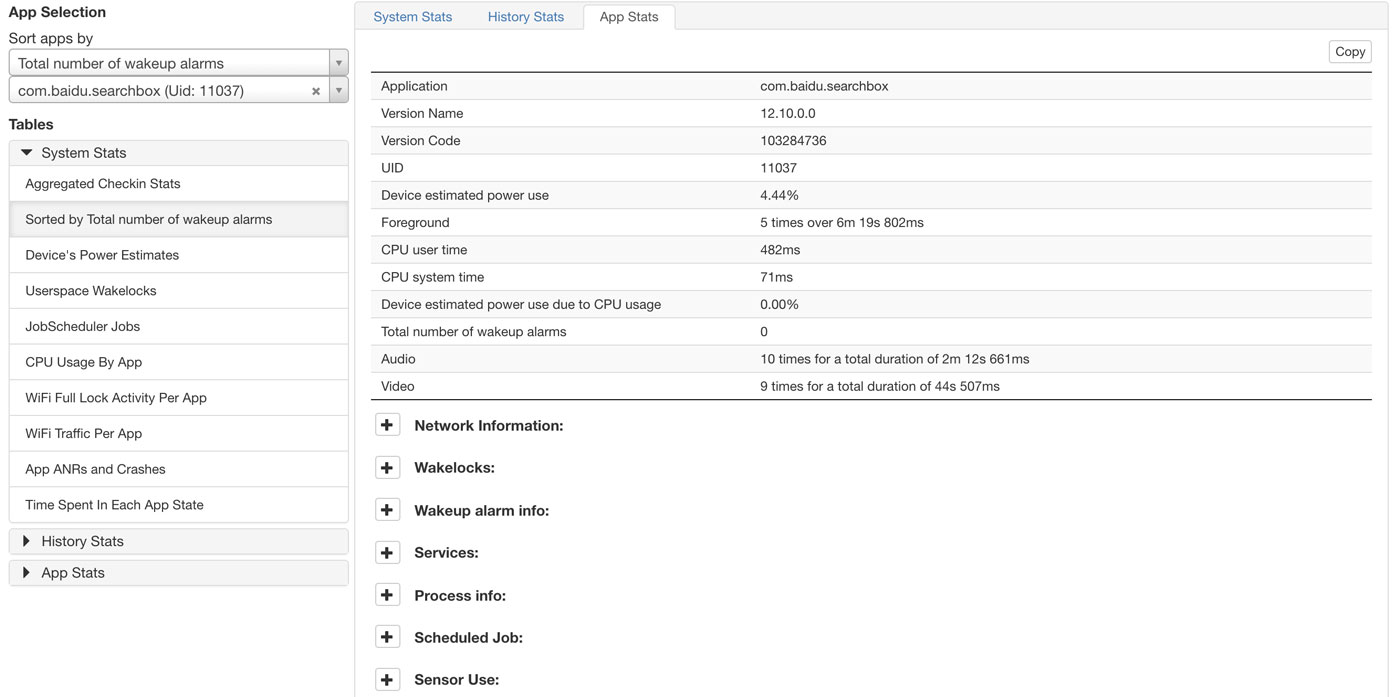

標號1：System Stats 分組包含系統級別的數據，比如屏幕亮度等。這一欄顯示了系統發生的總體情況，可以用來測試是否存在外部影響事件； 標號2：App Stats分組包含針對指定APP的詳細信息； 標號3：可以根據不同的分類標準對APP進行排序； 標號4：在下拉列表中選擇指定的APP后可在App Stats中查看具體信息，App Stats所展示的都是所選定App產生的數據，不會受到外部因素的影響；下面看看具體某個手機的數據，比如百度APP應用的數據，在右邊選擇對應的 APP，左邊就會展示當前 APP 的電量，網絡等情況。
前面是通過Battery History 對bugreport 的文件進行了分析，那如果我們想自己分析呢？因此，在這里有必要了解下bugreport 的文件內容。

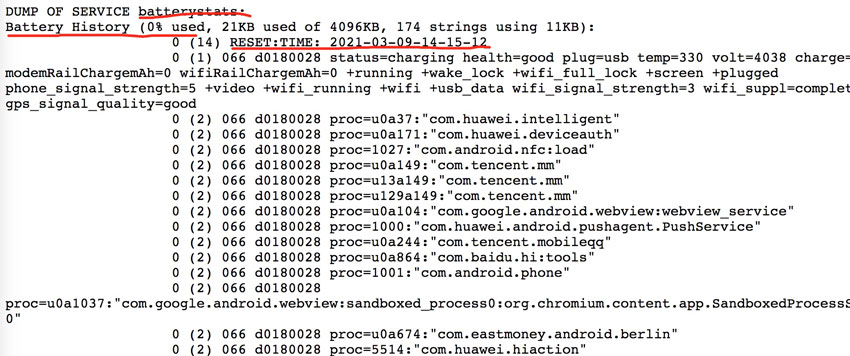

電量統計信息起始，包含 reset 時間，進程信息等

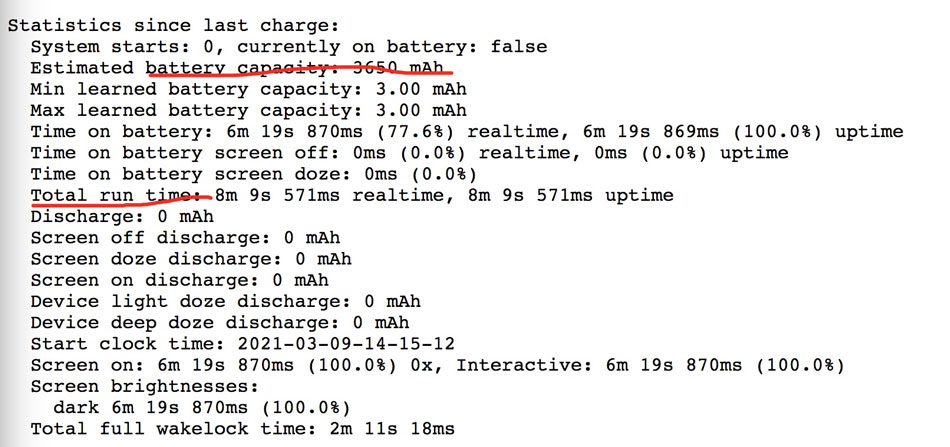

下面是距離上次充電后的數據統計：

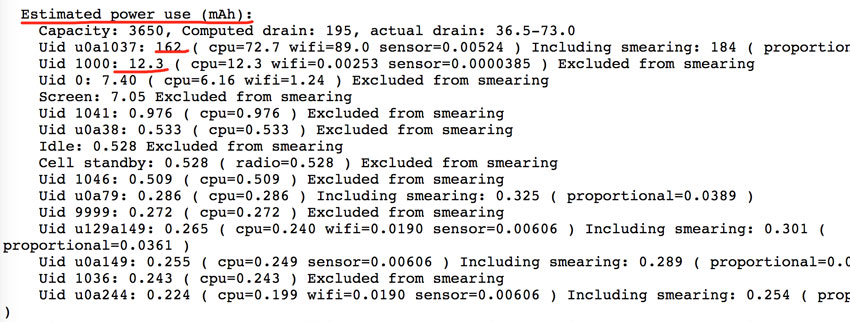

每個 APP 電量使用情況，通過 Uid 來標識APP
可以通過關鍵字下面的關鍵字來尋找相關信息。
DUMP OF SERVICE
通過該關鍵字可以查到 wifi， 網絡， activities 等等的信息。
以上就是如何通過Battery Historian分析Android APP耗電情況的詳細內容，更多關于Battery Historian Android APP耗電情況的資料請關注好吧啦網其它相關文章！
